1．夾大外圓Φ107，車左端面，留余量；
車Φ39左端面，倆端面間的名義尺寸通過尺寸39.15、尺寸26.65算出，公差把26.65±0.2作為封閉環計算出；
車夾大外圓Φ107內壁見光。
+ Z3 H! a! p9 Y- }2 F  L2．三爪反夾大外圓Φ107內壁，靠緊左端面，
車外圓Φ110、Φ107到尺寸；
車右端面26±0.05到尺寸
車Φ45.9右端面26.65±0.2到尺寸；
& w; Q- s# Z( C% e9 B( m: t1 j3 D車各里孔和外圓到尺寸。
+ [: b: z! [6 ~0 d2 c
8 ]' C7 U1 i( d- g+ M5 F
( f. {3 L1 ]$ W- _
; F' Z% ~: a; ?% A$ N: o; y( H

路過

最近一段時間也開始搞機加，
2 z- t6 i9 U5 v  |1.夾外圓鏜內孔24.5和31.5和端右側2個平面
0 k* r3 n# k. O( Q3 ^1 A! j$ o2.夾45.9車110輪廓。
或者做一個工裝軸 吧 工件撞到軸上直接車輪廓。
毛坯是鑄件你現出一個毛坯圖 給鑄件廠留加工余量
4 ]* Q6 z! C' G( d

旋壓工藝 發表于 2016-6-28 12:02
3 E+ h# D  k0 h/ Y9 p( n3 ~前輩您好：這個是原圖紙，現在我要把他轉化成工藝圖紙，且在工藝圖紙上標注出合理的尺寸鏈來保證他在加工 ...

主要是高度的工藝尺寸鏈，外徑倒好控制些
! M. ~5 Z1 c0 s8 X1 ~" I8 K

25攝氏度 發表于 2016-6-27 20:45
$ K9 s: q( [, g: h: ~這是鑄件的輪轂嗎？中間壓軸承的？

大俠好眼力，這個是曲軸扭轉減震器中的分零件輪轂，裝橡膠圈和多楔帶輪的。
- _! Q) K" |, L2 j. D. U

張小水881228 發表于 2016-6-28 09:37
3 T" P$ j2 B5 Y5 e8 P; T" F5 G并不是閉環才有尺寸鏈  開環和閉環都有，閉環的相對復雜些

/ Y8 A8 P0 J) \請問大俠這個的工藝尺寸鏈如何來算那

寂靜天花板 發表于 2016-6-28 06:41
3 L* o: O3 [8 }$ l2 ~: k; s所謂的加工面從你這個圖上看，不是由封閉環決定的，那么算工藝尺寸鏈的意思何在

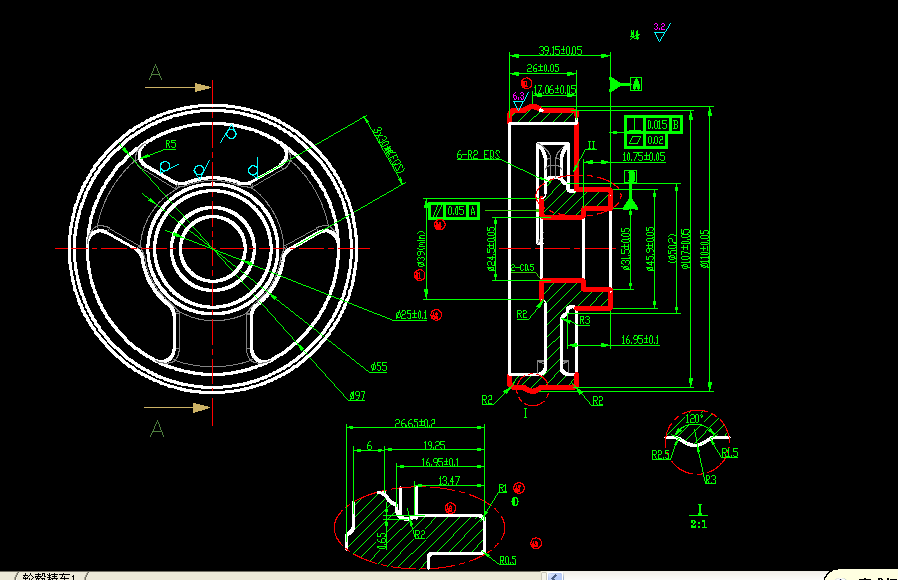

& H: S: P+ a1 v1 O+ w  {8 g前輩您好：這個是原圖紙，現在我要把他轉化成工藝圖紙，且在工藝圖紙上標注出合理的尺寸鏈來保證他在加工過程中可得到有效的控制，這個需要怎么做！求指點！

并不是閉環才有尺寸鏈  開環和閉環都有，閉環的相對復雜些

所謂的加工面從你這個圖上看，不是由封閉環決定的，那么算工藝尺寸鏈的意思何在
