伯努利111 發(fā)表于 2016-6-20 14:14
其實我也想放在閥套上，奈何它更薄，這個基本上動不了了，只能改軸與螺母那一塊，想破了腦袋都想不出:diz ...

也不知道你們現(xiàn)在改的怎么樣啦？

這個我了解，我就是想問你，你們o型圈槽是按照標準來的嗎？我們的是按照截面積來算，比如o型圈線徑是1.8，那就是d內X3.14X1.8X1.8/4=槽寬X高度XD內

其實我們這邊都不按照手冊來，基本上都按照截面積來算，老總說這個做了十多年了沒有問題，就只好按照這種方法來，你們是按照手冊來的?@xueqingchao

伯努利111 發(fā)表于 2016-6-20 13:08
首先非謝謝

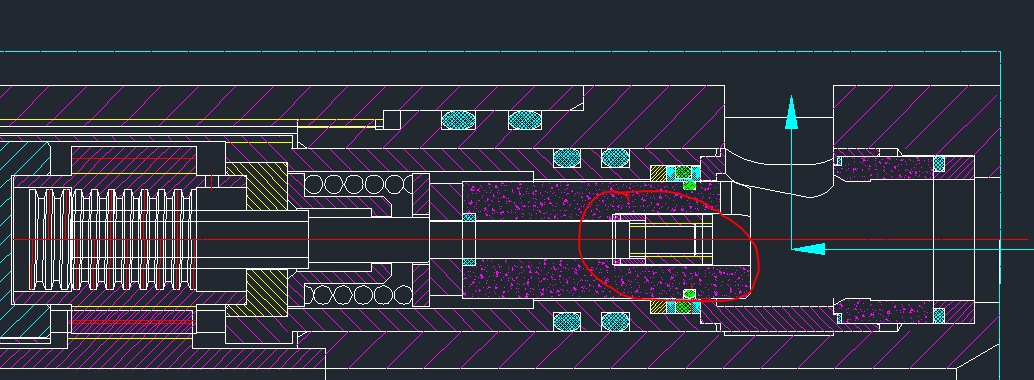

1.上面圖形是閥打開后，這個是閥關閉后。閥芯上的O型圈是密封前一部分，后面那個O型圈密封 ...

其實我也想放在閥套上，奈何它更薄，這個基本上動不了了，只能改軸與螺母那一塊，想破了腦袋都想不出

1.我覺得閥芯上的O型圈盡可能設計在與閥芯配合的孔上,就目前來看O型圈很容易磨損掉,造成密封問題;
  或者位置向彈簧方向移,這樣又起到密封效果,又不與孔上的部件及伸出時與后面臺階產生過多的磨損;
  另外O型圈不加支撐圈(擋圈)是否能承受壓差40Mpa,我覺得位置還是左稱

2.如果你畫的圖是1:1的話,覺得你的O型圈環(huán)形開槽明顯不對,建議1:1畫,這樣審核圖紙也比較直觀,另外你這個是動密封注意與靜密徑向尺寸不一樣;

大家有什么想法說出來吧，天馬行空，大刀闊斧都可以
