siyuan6686 發表于 2016-6-22 07:45
樓主的意思使用磁鐵限制滑板的運動行程嗎

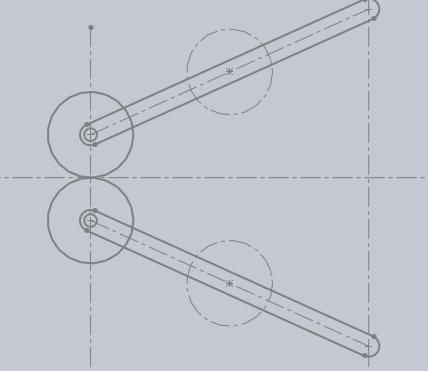

A和F是以C為軸的彎曲桿，B和G是以D為軸的彎曲桿，C軸和D軸固定在滑板E。
A點和B點同時向拉動方向推動時，起初，滑板E在永磁的拉動下仍在零位。
F和G只能向中心靠攏，這就夾死繩子了。F和G的夾角越大，夾持力就越大。
A點和B點的推力超過永磁的吸力后，整個組件才會夾持著繩子向前走。

優點：夾持過程中，夾頭和繩子之間的滑動距離很小，且，每次變化很小，我是很喜歡用于定長拉動。

生活中的例子：

現在家里的門一般都是往里開的吧。
找個力氣最大的小伙子，你把自己夾在門縫里，讓他把你往外拉出去。看他能不能拉得出去？除非把人給撕了。
（我小時候，就被電影院的對開門擠過。。。所以現在整個人都還細長細長的。。。）

隔壁老王來過

我覺得大師的想法不錯，在輪子側面加工出有大  到小的環，環內最好有滾花的花紋

Cavalier_Ricky 發表于 2016-6-20 02:28
拍好了回來了，手機沒電了。。。

正好發現家里的電腦里有同一個原理的家伙。。。

樓主的意思使用磁鐵限制滑板的運動行程嗎

害怕伏櫪 發表于 2016-6-20 06:13
一對偏心輪能不能解決問題？

謝謝！彭老
偏心輪可以完成動作，也只能夠保證一個方向的對中，
還有就是是想盡量地小型化
看來俺還要重新捋一捋

學習了

不錯的機構，謝大家分享

學習到了！謝謝大家分享

一對偏心輪能不能解決問題？
