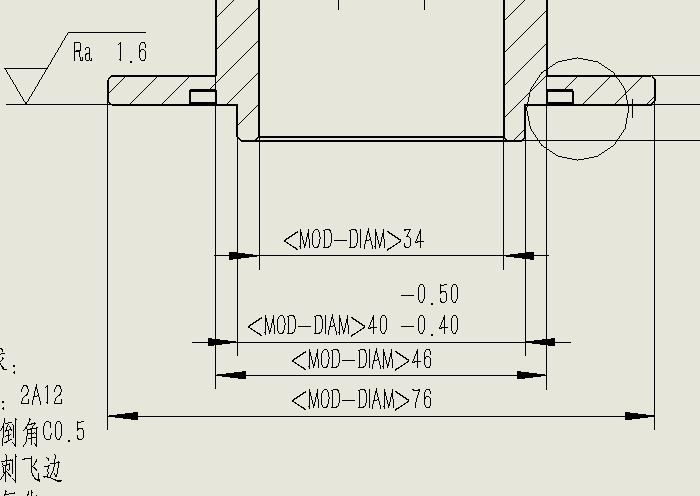

solidworks工程圖直徑標注，φ打開變成<MOD-DIAM>了

查看數: 23635 | 評論數: 15 | 收藏 1
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2016-5-28 09:06

正文摘要:

solidworks原先用的挺好的，今天開機后，φ就變成這樣了。以前也遇到過，但是幾天后就又變回來了。但是打印圖紙的時候很難看。請問各位，這種情況下怎么才能變回來， ...

回復

原淺123 發表于 2019-12-17 15:23:57
坐井關天 發表于 2018-6-19 15:47
我的也出現了這個問題，目前解決了，希望對你們也有幫助。在工具-選項-文件位置-符號圖庫文件，添加圖庫文 ...

厲害了，問題解決。
坐井關天 發表于 2018-6-19 15:47:22
我的也出現了這個問題，目前解決了，希望對你們也有幫助。在工具-選項-文件位置-符號圖庫文件，添加圖庫文件gtol.sym所在文件夾即可。一般情況下這個文件在這里C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2016\lang\Chinese-Simplified。其中一般情況下ProgramData是隱藏文件，讓它看見就可以了，選擇這個文件夾即可。
小弟波仔 發表于 2016-5-30 11:57:13
學習下
992380541 發表于 2016-5-29 15:13:13

有個標注文件被人改動了  你找份沒問題的替換下
李燦1991 發表于 2016-5-29 12:40:04
992380541 發表于 2016-5-29 11:29
是不是所有零件的工程圖都是這樣？

是所有的。

點評

有個標注文件被人改動了 你找份沒問題的替換下  詳情 回復 發表于 2016-5-29 15:13
李燦1991 發表于 2016-5-29 12:39:37
zsjdnx 發表于 2016-5-28 20:11
機器資源不足。
創建符號時，軟件訪問外部文件。 如果機器資源不足，則程序會失敗。
如果這就是原因， ...

今天早上打開一看，又好了。可能真的跟樓主說的一樣吧。
992380541 發表于 2016-5-29 11:29:23
是不是所有零件的工程圖都是這樣？

點評

是所有的。  詳情 回復 發表于 2016-5-29 12:40
zsjdnx 發表于 2016-5-28 20:11:03
   機器資源不足。
創建符號時，軟件訪問外部文件。 如果機器資源不足，則程序會失敗。
如果這就是原因，則完全重新啟動應解決此問題。
    如果是符號文件已損壞。 從運行同一版本的其它機器復制新的“gtol.sym”文件。
可在“<SolidWorks installfolder>\lang\<language>\”文件夾中找到該文件。

點評

今天早上打開一看，又好了。可能真的跟樓主說的一樣吧。  詳情 回復 發表于 2016-5-29 12:39
小人Mτ 發表于 2016-5-28 17:55:30
這個問題遇到過，關了再開好像就好了
