霧氣外溢，怎么解決

查看數: 5825 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-5-24 12:26

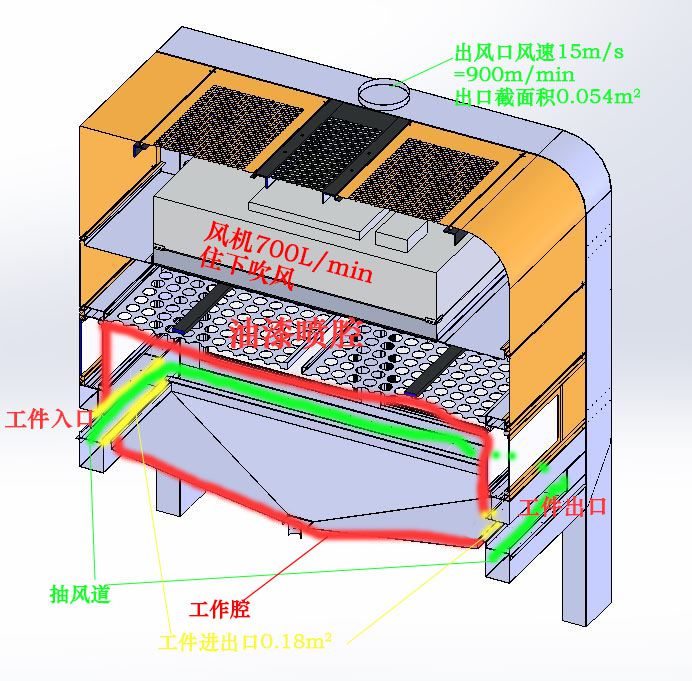

如圖所示：為機器中間截面，對稱結構。工件從入口進入工作腔（除進口入口外，全封閉結構），油漆噴槍向工件進行噴漆，完工后工件從出口出來。在噴漆過程中，上方風機以700L/min（0.7立方米/分）的流量向腔內送 ...

回復

蘇州澤樸機電 發表于 2017-11-4 16:57:29

出口流量大于進口流量，腔體內就不是負壓狀態，

1115432780 發表于 2016-5-25 10:17:41

沒坐過噴漆，學學經驗

小弟波仔 發表于 2016-5-25 09:42:04

我是來學習的

a32915 發表于 2016-5-25 09:37:32

你下面吸風口的截面形狀改變一下，口要先大后小。

楊冬冬 發表于 2016-5-25 09:23:46

樓主有考慮進出風口的壓強和溫度沒有，因為進出風質量的大小不光跟體積有關，還跟壓強和溫度有關。

wayyhlp 發表于 2016-5-24 22:01:09

本帖最后由 wayyhlp 于 2016-5-24 22:04 編輯

出口風量大于入口風量不等于里面就負壓吧。z
可以了解下文丘里管和空氣放大器的原理。
應該用抽風

羊猴 發表于 2016-5-24 16:15:34

不是很懂流體，只是個人感覺看
1、好像抽風管道是設置在進出口的位置，工作腔下方好像沒有沒有連接抽風的；
2、能不能在進出口接送風管，類似一個風幕一樣。
純粹感覺，不對請批評！

冶金老鬼 發表于 2016-5-24 15:42:44

現在是往里面送風嗎？風機外置向外抽風才能保證負壓吧？有點沒看明白

fsfer 發表于 2016-5-24 13:59:38

為啥出風口要放在頂端，不能放在底下么，路過，，
