彎曲軌道小車，外側軌道不同心問題，

查看數: 9106 | 評論數: 24 | 收藏 6
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2016-5-23 23:42

正文摘要:

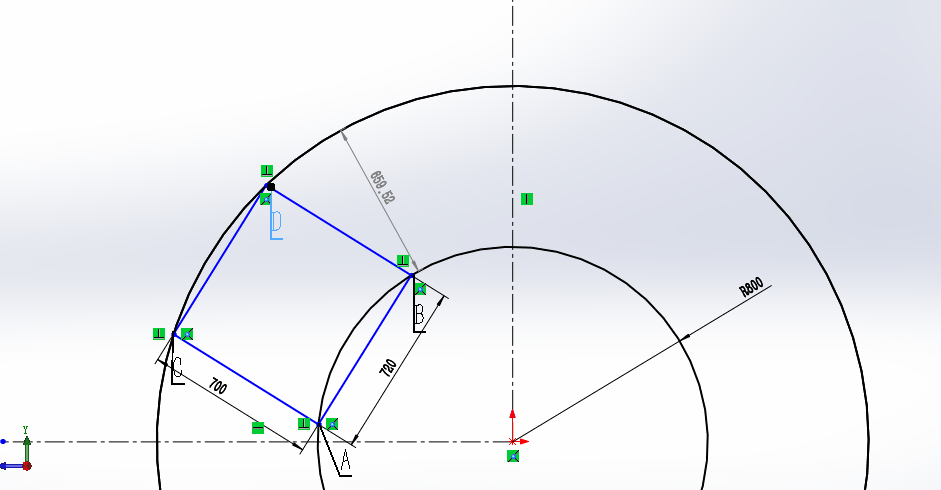

        大俠們，如圖，一小車4個輪子，內側兩個輪子A和B為主動輪，在半徑R的圓軌道上運動，外側輪子C和D在外運動；由于ABCD為矩形，用solidworks模擬一下，可以看得出當R一定時；故C ...

回復

夢寒 發表于 2016-6-4 16:05:12
貌似可以參考輪對的原理。就是輪有個錐度，可以進行補償。
狂野生態人 發表于 2016-6-4 06:24:20
記錄
王偉_j0buU 發表于 2016-5-27 17:06:32
在前后輪中間加個轉動副就可以做到了


武當問道 發表于 2016-5-25 15:10:15
大體是這樣，具體還有很多細節，百度一下吧




aidez1209 發表于 2016-5-25 09:34:05
aidez1209 發表于 2016-5-24 10:42
比劃不出來。
AB兩點一直在小圓上，CD兩點一直大圓上。
請問CD兩點怎么個路徑不一樣？

樓主，請仔細看下吧。
19樓的圖解是進入彎道時的分析，而非在彎道中運動。
小車在未完全進入彎道時才會出現C,D不同軌跡，完全進入彎道后，CD兩點的軌跡就完全一致了。
吳西歪、 發表于 2016-5-24 23:54:34
意思AB輪為主動輪,CD為從動
那很簡單，CD用萬向輪即可滿足你的要求
戰士ym 發表于 2016-5-24 16:23:59
本帖最后由 戰士ym 于 2016-5-24 16:27 編輯
戰士ym 發表于 2016-5-24 11:08
這個不錯，挺好的，但是個人感覺彈簧不是太好，無論是從實施還是成本來說，主動輪不需要彈簧，從動輪加一 ...

那你想用什么軌道，什么輪，干嘛用的。    你說不用鋼軌，那我可以認為軌道車的載重比較小么？如果是載重不大的化可以單軌導程就行

點評

軌道 鋁型材 輪子 鐵輪包聚氨酯 輕載 運輸 單軌不穩 貨物580X430X300 2個  發表于 2016-5-24 23:06
武當問道 發表于 2016-5-24 16:12:10
沒有大家想的那么復雜吧，看看我兒子玩的軌道小火車，結構很簡單啊

點評

一對輪定軸的，一對輪的軸可以轉動就可以啦  發表于 2016-5-25 14:30
我知道 但是心里沒譜  發表于 2016-5-24 23:07
