組合機床鉆床，用的麻花鉆，有導向。

查看數: 8910 | 評論數: 17 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

趙冬

發布時間: 2016-5-18 08:43

正文摘要:

我想問一個詞語：刀具導向部分直徑，是什么意思？9 I+ [( Q. J4 W {- P' V

回復

枯藤 發表于 2016-5-18 21:46:05

組合機床階梯鉆用得多，可以同時鉆孔倒角，因此導向部分比鉆孔直徑大

趙冬 發表于 2016-5-18 20:25:01

趙冬發表于 2016-5-18 14:096 L* D4 c+ C+ [$ |4 W' v- I

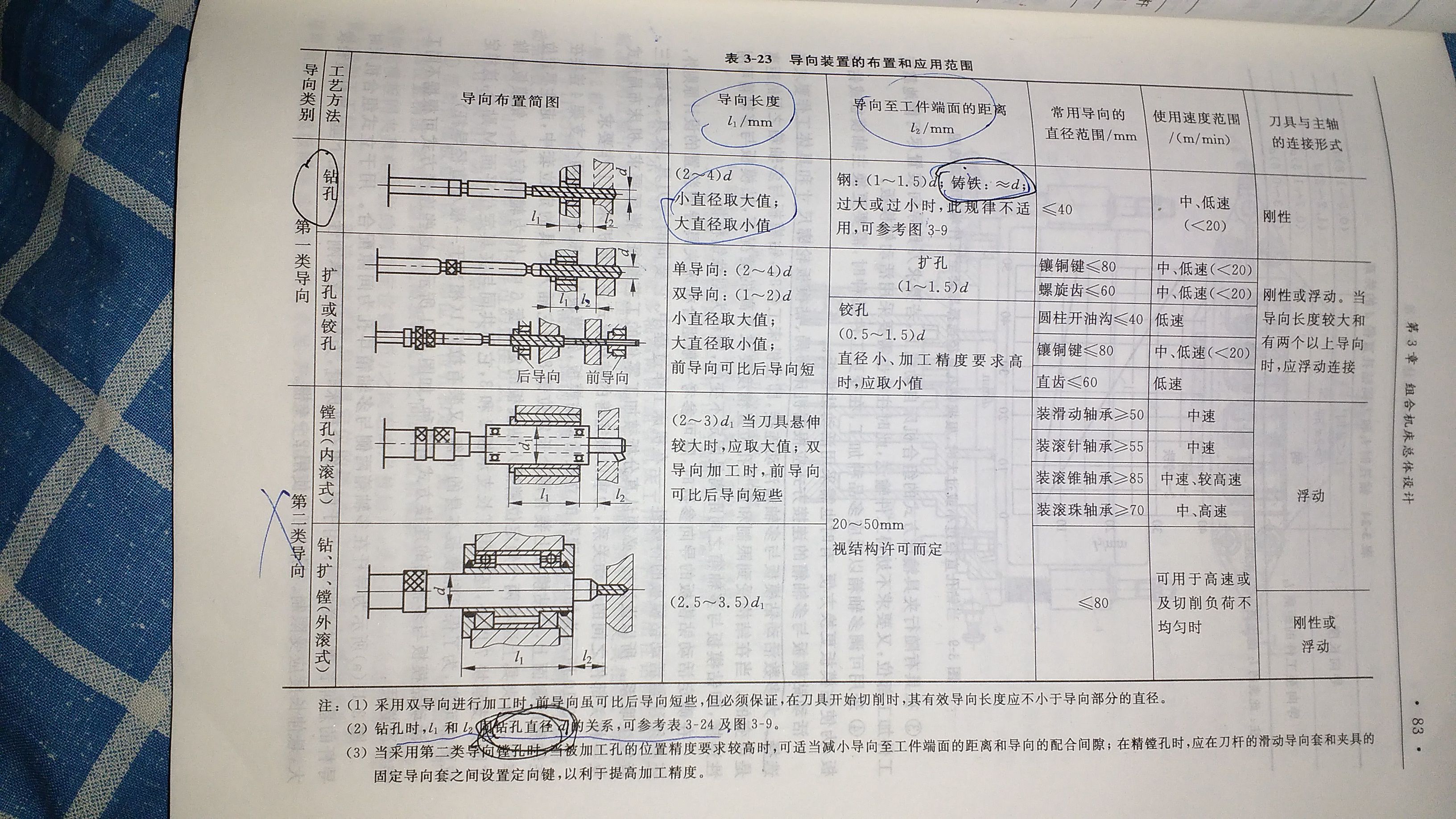

那麻煩您再幫我看一下12樓的三張圖片，第一張圖片說5軸要加工的底孔直徑是8點幾的，第二張圖片說刀具導向 ...

謝謝前輩了。

趙冬 發表于 2016-5-18 14:09:41

害怕伏櫪發表于 2016-5-18 13:31
0 q9 B! k+ I. K$ G1、你說的尺寸是不是12G7？如果是，有了這個G7，尺寸應該是軸還是孔的？* u0 S9 e5 r5 J; C+ K+ U
2、同一本書的同一章節，同一文字 ...

那麻煩您再幫我看一下12樓的三張圖片，第一張圖片說5軸要加工的底孔直徑是8點幾的，第二張圖片說刀具導向部分直徑是12，按照您在前面告訴我的結論（鉆床，直接用麻花鉆導向，導向部分直徑的名義尺寸當然和鉆孔直徑一樣，但其實際尺寸要略大，具體大多少用尺寸公差控制。譬如你例圖中就用了G7），我不理解這一部分。
