和我的激光焊接電池蓋有點像，考慮下，用夾子氣缸加夾具夾住零件，用電機同步輪帶動一根連接夾子氣缸的軸進行360度旋轉，來進行四面激光清洗吧。

yybbgghh 發表于 2016-5-9 14:36
激光頭固定不動，通過夾具的翻轉清洗四個面。能否詳細解釋下：“同步帶上裝上一列鉚釘，鉚釘上裝一塊方塊 ...

同步帶裝鉚釘是不常見，所以我建議用帶耳孔的鏈條鏈輪做傳動啊，小的同步帶自然無法裝鉚釘，同步帶帶厚到一定程度才能勉強裝小鉚釘；我可以理解為你說的激光頭就像噴漆頭一樣的裝置嗎？！激光頭不動，你就想簡單的用一個工裝只加裝一次中間沒有動作執行機構就想要清潔五個面？！這怎么可能，要么激光頭動，如果激光頭不動，那就只能工件動，而且不是簡單的反轉一次吧，清潔的一個面轉到下一個面都要進行一次反轉（90度），這不是一個電機和同不帶能解決的，電機也要用伺服的，還要用光電傳感器進行工件位置確認，一個反轉夾具解決不了問題

HI艦長 發表于 2016-5-9 14:02

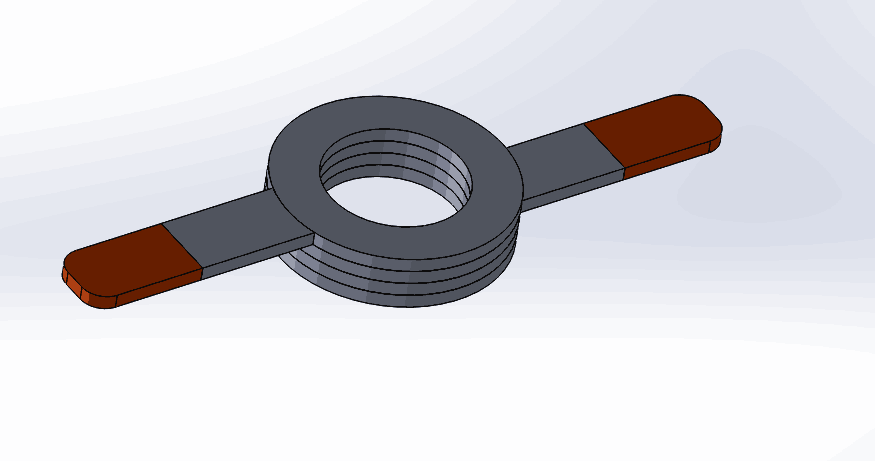

這零件是金屬還是塑料？中間灰色部分有沒有涂層什么需要特別防護磨損？！多重？！如果什么都不在乎，簡單， ...

激光頭固定不動，通過夾具的翻轉清洗四個面。能否詳細解釋下：“同步帶上裝上一列鉚釘，鉚釘上裝一塊方塊鋼板，鋼板上裝上類似于插座中的彈簧夾一樣的夾具固定零件”含義。沒見過同步帶上能裝鉚釘的啊！同步帶是橡膠的。

這零件是金屬還是塑料？中間灰色部分有沒有涂層什么需要特別防護磨損？！多重？！如果什么都不在乎，簡單，同步帶上裝上一列鉚釘，鉚釘上裝一塊方塊鋼板，鋼板上裝上類似于插座中的彈簧夾一樣的夾具固定零件，電計驅動同步帶，這樣就搞定了，其實這個方案用帶耳的鏈條比較合適。那個激光清洗的激光頭是固定的還是可以一定范圍內移動定位的？！我對你的激光清洗是什么東西真不懂，所以提供的方案你參考參考就行了
