一個就用CNC

馬新偉 發表于 2016-5-6 17:04
什么材料，量多少，我認為能考錄成本量應該不會小，
建議做個夾具用火花機

" {: `/ |! r7 A1 B  d呵呵，不好意思。材料是SUS304的，沒有量，目前只要一件，我是做采購的，無論量大量小都要考慮成本呀。因為我也是學機械的，就想跟大家探討一下，用什么方法加工會更好。
. I, q6 y% [% y- z+ W2 d

什么材料，量多少，我認為能考錄成本量應該不會小，
1 A3 j& w( h. a5 P$ u3 [8 J3 C5 i" [建議做個夾具用火花機

wangbobo1988122 發表于 2016-5-5 17:30

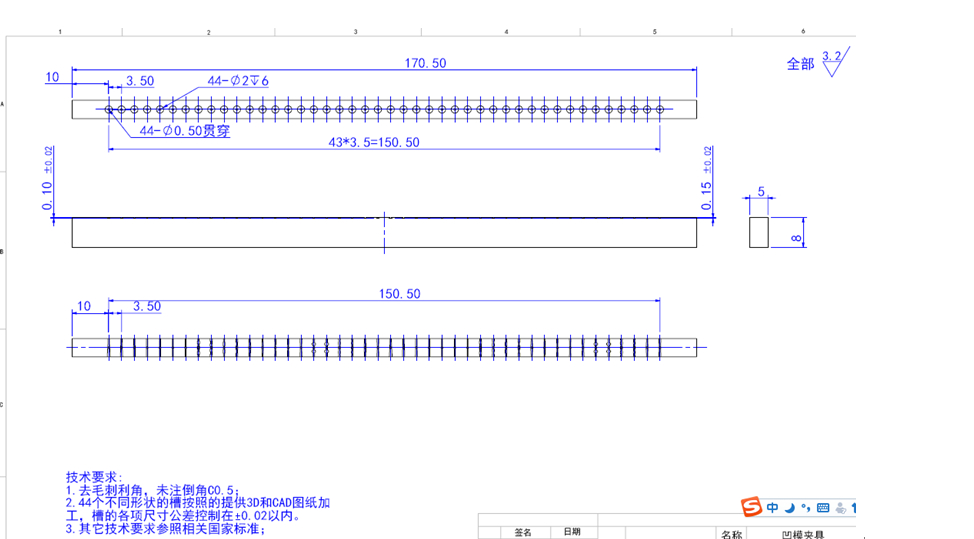

6 b; L/ E. r  l; z! _1 J主視圖來個局部放大圖，不太理解0.1和0.15位置。

( R0 ^* @1 N' d  O# G我給說明一下吧。這個圖里第一個視圖的正背面是第三個視圖。而第三個視圖是第二個視圖的俯視圖。.0.1和0.15就是指第三個視圖里的槽從中間一分為二，左邊22個槽的槽深是0.1，右邊22個槽的槽深是0.15.
  [1 A3 S2 R' b  s3 K9 D3 }7 P

主視圖來個局部放大圖，不太理解0.1和0.15位置。
