發布時間: 2016-4-30 08:12

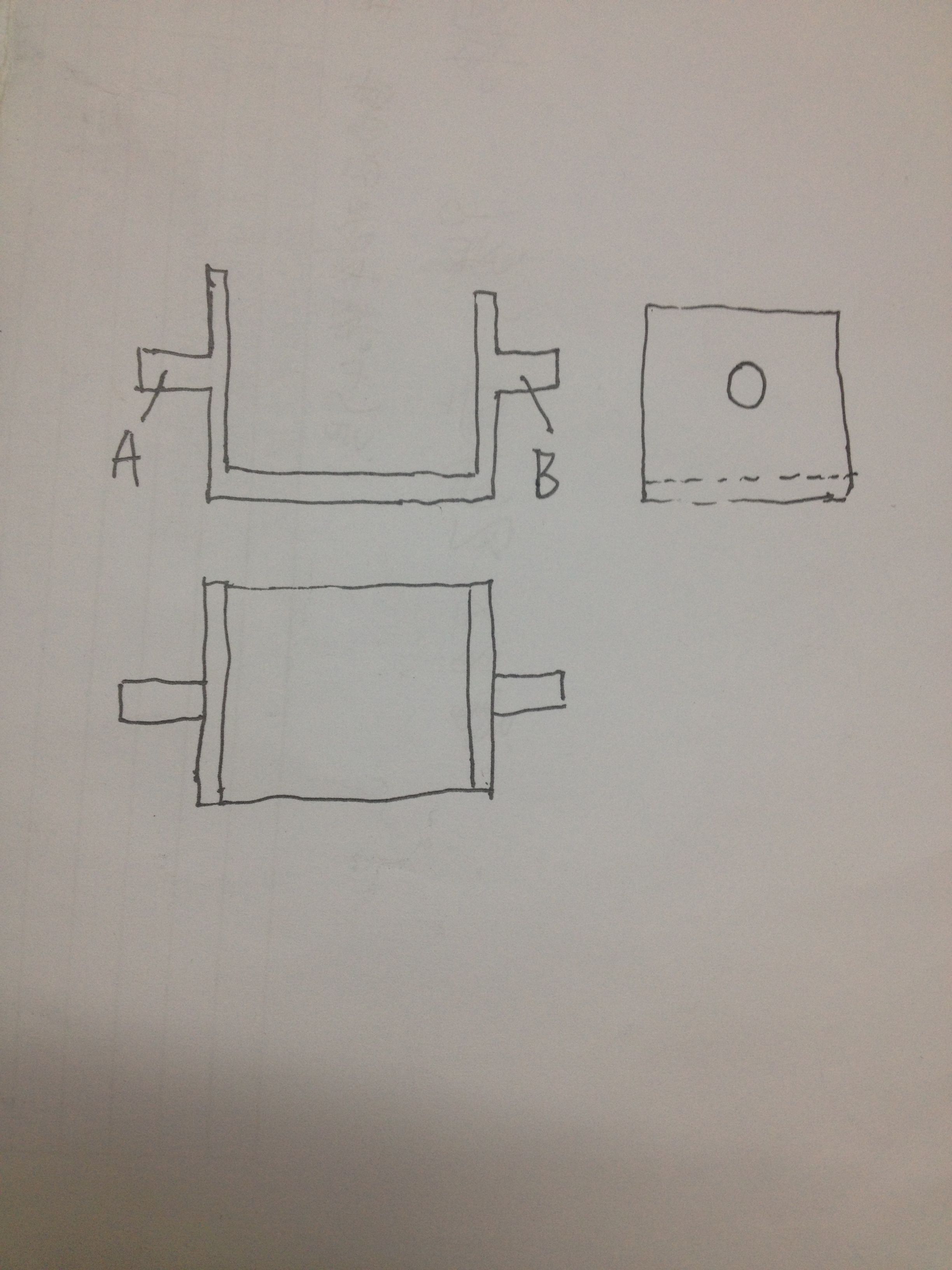

正文摘要:零件的三視圖件附件。A端和B端要安裝在軸承上，所以A和B需要保證一定的同軸度，那么這個零件如何從設計以及制造過程來保證呢。零件可以是整體，也可以拆分。望各位大俠不嗇賜教。 ... |
| 忘了一點，零件蠻大的，寬大概400，長大概600 |
| 哈哈，謝謝各位熱心的社友 |
虎嘯而過 發表于 2016-4-30 10:32 你在SW里找到重心位置后在車夾具上加配重不就行了. |
| 如果是我會我考慮把這零件拆分開來做，基于成本考慮，工件成型直接線割，這樣就就保證同軸度，軸的部份直接加工，可以焊接，或螺絲緊固，成本比加工中心低很多（除非加工中心一步出來，二次裝夾的話，根本裝不進軸承） |
|
冒昧的問一句，零件中部那塊質量偏心的，不配重直接加工會不會加工出來變形 |
|
本帖最后由 Lixinwu 于 2016-4-30 09:50 編輯 您參考一下 |
70.95 KB, 下載次數: 5, 下載積分: 威望 -10 點
| 參與人數 1 | 威望 +1 | 收起 理由 |
|---|---|---|
 zerowing
| + 1 |
| 以一端為基準加工另一端，或者分兩部分，裝上去，再調同軸 |
| 雙頂 |
