371565868 發表于 2017-3-15 15:26

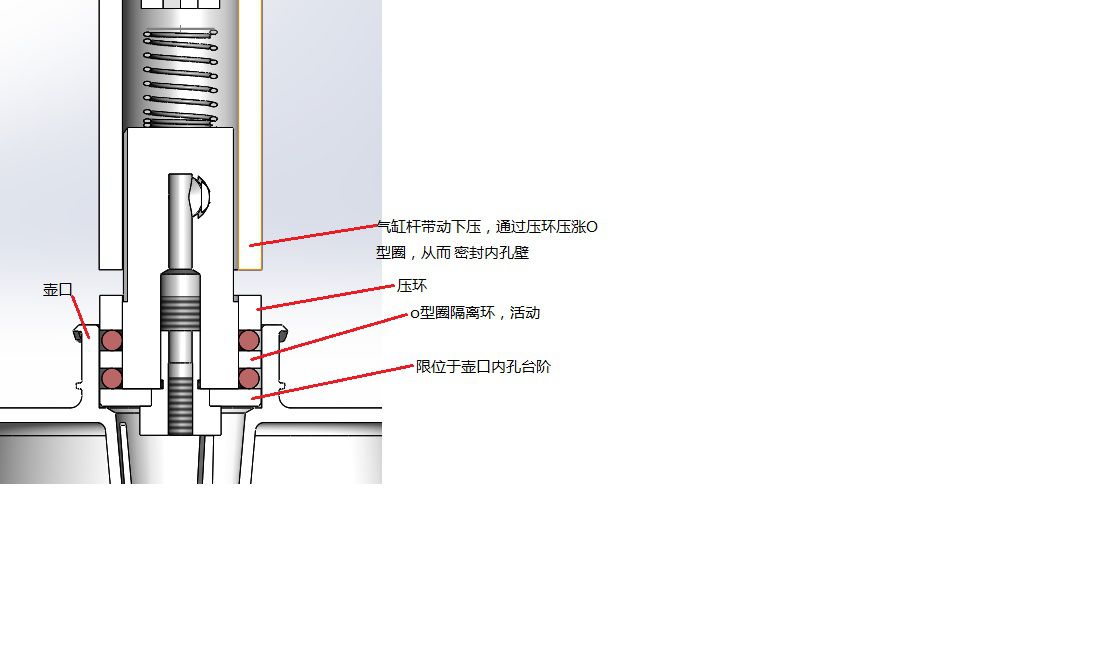

我發一個我做過的側氣密性的給你參考

謝謝，你這個圖好清楚，謝謝分享。

我發一個我做過的側氣密性的給你參考

我們專業從事各種嚴苛工況和困難密封，可以加個Q 溝通一下   Q  1053419233

用TPU  A60度  我們測試手機連接器氣密性

diamondsp 發表于 2016-4-27 13:12
我手上就有一個仿造的結構（見下圖），是供應商給我們做的，只是不可靠，密封材料太硬（應該由肖氏90度） ...

fastest的材料是保密的，查不到

根據做密封檢測設備的經驗，建議使用聚氨酯，硬度：邵氏A65±5

diamondsp 發表于 2016-4-27 13:12
我手上就有一個仿造的結構（見下圖），是供應商給我們做的，只是不可靠，密封材料太硬（應該由肖氏90度） ...

這個不清楚呢，我們有買他們的標準件，只是那個密封圈，按備件買的。
MISUMI上有各種硬度的，你們可以買來試試。

風格尚11 發表于 2016-4-27 10:47
機械機構可考慮反拉，將檢測頭深入孔口，到達一定位置，內桿反拉，將密封圈壓緊變形。
1、壺體不受下壓力
...

機械結構如此，密封圈材質用的硅膠，這個結構我們用于渦輪增壓器蝸殼的密封檢測。僅參考。

diamondsp 發表于 2016-4-27 10:47
抽真空？可能不適合我的工況，而且，時間是否也會加長？不知如何配置相應的管路及儀表

使用抽真空的方式在封口方面會很方便，時間不會太長，定2-5分鐘即可，簡單的管路，配置真空泵和負壓表即可，價格很便宜。
