關于有定位銷零件的尺寸標注問題

查看數: 8455 | 評論數: 7 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-3-25 23:09

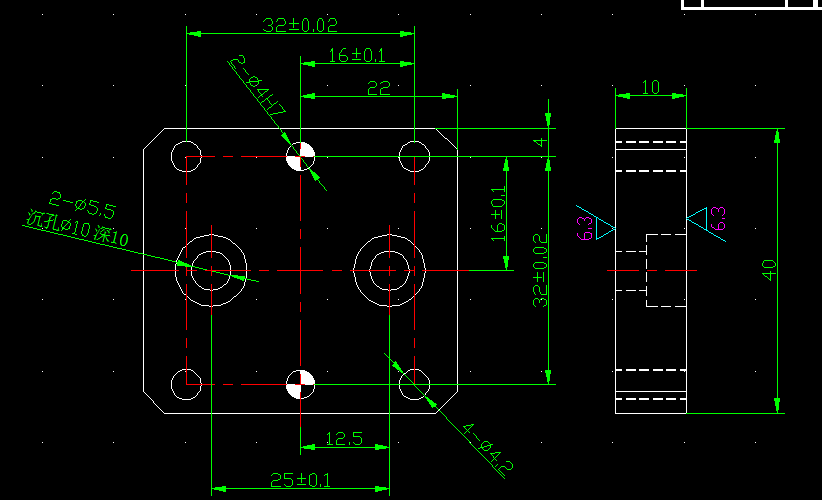

本人不是設計專業出身，基礎薄弱，最近設計一個小工裝，今天出圖的時候遇到了難處，就是有定位銷的時候標注，零件都是中心對稱的，但是我記得剛畢業的時候，學會圖的時候一個同事給我的參考是，不要用中心線標注，而 ...

回復

z424385518 發表于 2021-11-8 08:22:00

啦啦啦

一賤|迷失 發表于 2016-3-26 13:55:19

畫圖該用剖面圖要剖面圖不然打印出來的圖紙線太雜看圖費勁，公差沒有重要的一般不標注（按未注公差），

fwsc 發表于 2016-3-26 12:07:44

最下面的一張有問題，其余的圖標注是對的

aniu349342950 發表于 2016-3-26 08:41:20

我的理解是，一次性裝夾，加工出來，中心線定位基準沒問題的，要是分工工序量產那就不好，樓主圖紙，除定位銷孔其余均為螺釘過孔，精度不高，怎么加工定位都沒問題！

sky505050ww 發表于 2016-3-25 23:53:38

有中心線，標兩個圓心距離就可以，別人知道是對稱的

楊美超624 發表于 2016-3-25 23:17:50

給位置度吧

大灑ds 發表于 2016-3-25 23:10:17

最后一張圖片是最下面的固定的板，
