設計圖不能只看局部！！

逛逛論壇 發表于 2016-4-4 14:28
兄弟，看看人家的設計，不管是什么，當頭一個推力軸承，就是以軸向力為主的。然后這力承載在哪里？
最“ ...

是的，優點還是不可否認的，當我們知道工況后。設計者應該是最了解工況的一個。

georgemcu 發表于 2016-4-3 07:34
看到樓主的整機圖，我個人認為，端面軸承，設計者的初衷是把軸向力檔在深溝球的前面，端面軸承吃軸向力，就 ...

兄弟，看看人家的設計，不管是什么，當頭一個推力軸承，就是以軸向力為主的。然后這力承載在哪里？
最“結實”的地方，對吧。其余的優點也很多。

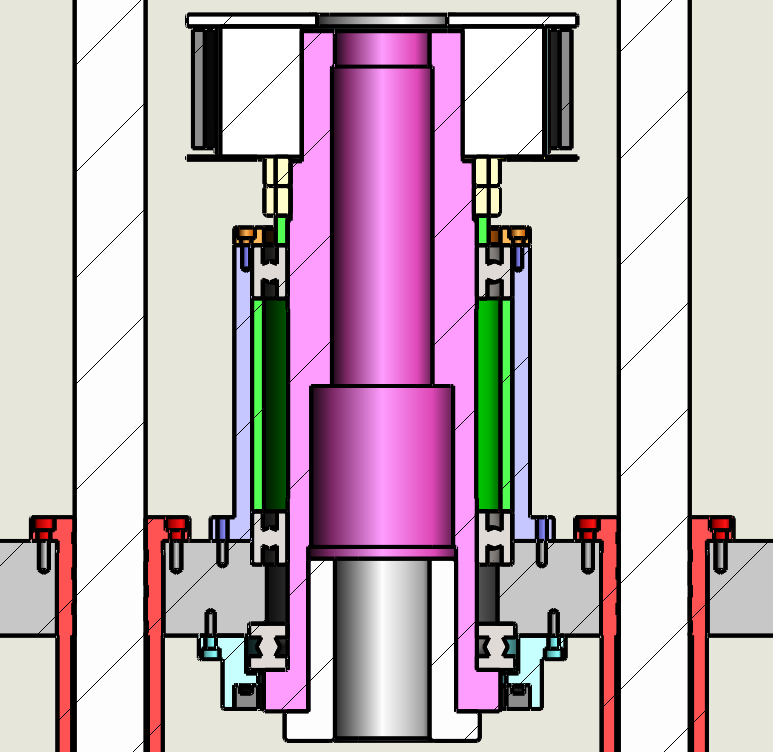

看到樓主的整機圖，我個人認為，端面軸承，設計者的初衷是把軸向力檔在深溝球的前面，端面軸承吃軸向力，就是壓頭做工時候的反作用力。而兩個深溝球只負責徑向。我想這是設計者的初衷。當然解決問題的方案還是很多的。
當然沒有仔細研究，初略看應該大致是這個意思。
不過就是感覺局部單薄了。特別是壓頭如果壓的是一個斜面體的話，壓頭就會偏擺，而這個時候只有中間的那個深溝球的外圈在吃力，雖然還要鎖緊螺絲，而套子壁厚從圖上感覺好薄。
不一定對，亂說說。。。
你在現場對工況最了解，記得關注壽命喲。

劉嵩 發表于 2016-3-21 12:36

大俠你好！能否把這本書名發給我！QQ946336365

還是沒看懂，但不論咋說這個結構應該還是可以優化的，比如兩個深溝的裝配面是個大面，這個很不合適，難加工，難裝配。作為壓機，從第一張圖上看不出如何上下移動的，還是希望樓主稍微多給點整機的剖視圖，讓我們也長長見識。

     不懂，哎要學的太多了。

還是想知道這根主軸的缺點和優點，大俠們知道的，請教了！

脫離工況說問題都是扯淡！

過來學習一下，
