可以旋轉也可以做往復軸向運動的主軸結構

查看數: 15718 | 評論數: 25 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-3-4 15:42

想請教下社區的前輩，什么樣的結構可以實現主軸的旋轉同時也可以做往復軸向運動！差不多類似于鉆床那樣的結構，旋轉的同時我們可以用手旋轉搖臂，鉆頭做上下往復運動。本人是做拋光設 ...

回復

JXSQSH 發表于 2020-8-9 16:52:26

請問樓主，您的問題解決了嗎？我也有同樣的問題

llgege 發表于 2019-4-29 15:43:21

@雷育哲你的問題解決了嗎？

農夫山泉有點甜 發表于 2016-11-24 16:54:12

動力源多加個皮帶輪

雷育哲 發表于 2016-11-22 14:39:09

WUHANLIST 發表于 2016-3-4 18:06
主軸用花鍵軸或是另加一導向鍵就可以啦！

請教下前輩，用滾珠花鍵是可以實現主軸旋轉的同時再做往復運動，但是往復運動的動力怎么提供，或者說怎樣實現讓他往復運動！謝謝

雷育哲 發表于 2016-3-7 11:11:01

yf_fly 發表于 2016-3-5 17:26
剛才分析了一下，可以用圓柱凸輪

我們現在的搖擺頻率70次每分鐘。要是做成圓柱凸輪的話，那速度豈不是每分鐘幾千次了？

喂我袋鹽 發表于 2016-3-5 19:27:11

yf_fly 發表于 2016-3-5 17:26
剛才分析了一下，可以用圓柱凸輪

行程可能需要調節，圓柱凸輪可調么？

yf_fly 發表于 2016-3-5 17:26:06

雷育哲發表于 2016-3-4 15:50

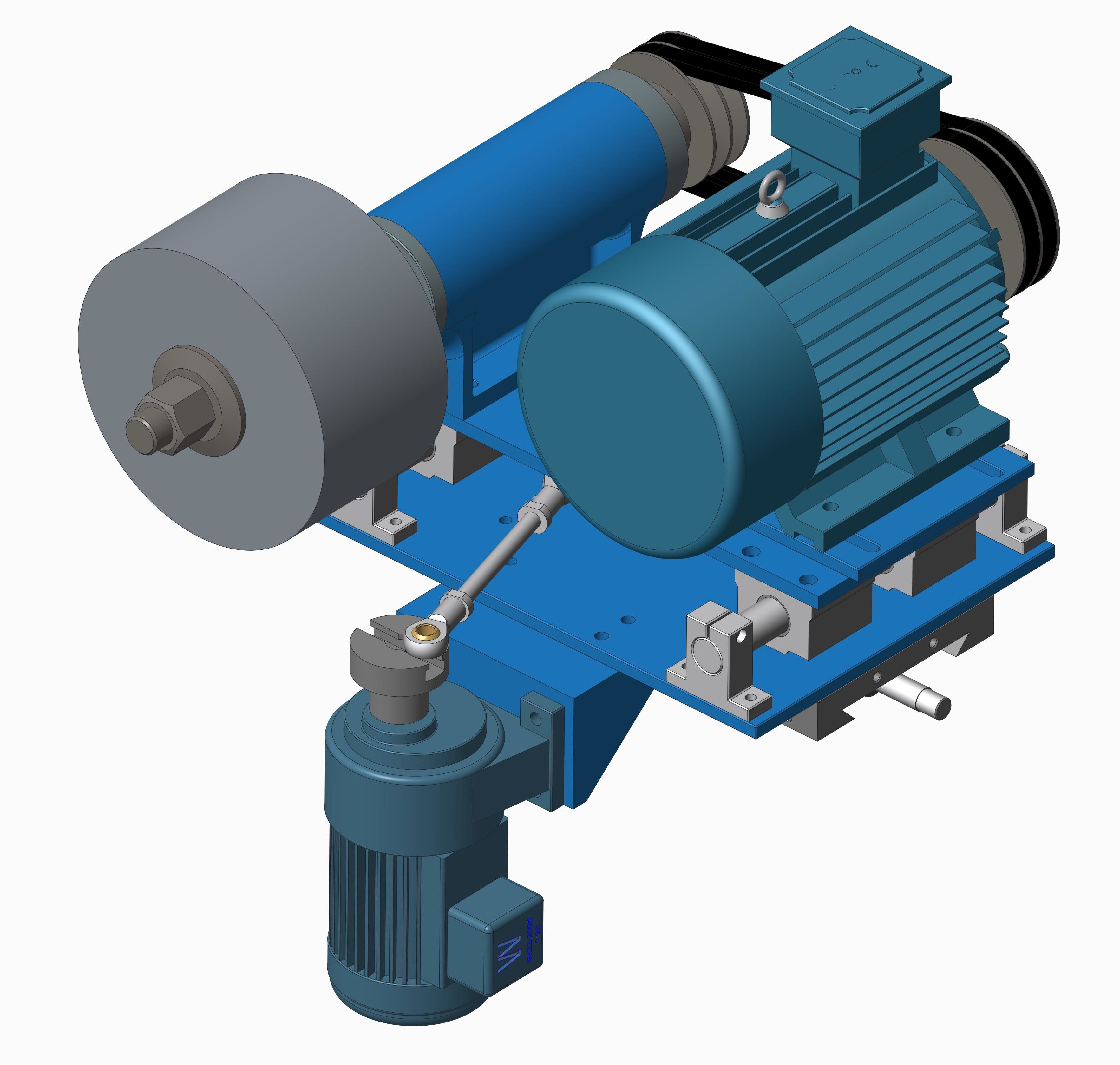

這個結構是我們現在所用的

剛才分析了一下，可以用圓柱凸輪

yf_fly 發表于 2016-3-5 17:17:45

雷育哲發表于 2016-3-4 16:15
拋光的時候要求線速度很快，主軸轉速基本兩千轉左右。轉速太慢打不出效果，或者說拋的產品表面不光滑，大 ...

我估計往復運動是靠凸輪實現的

雷育哲 發表于 2016-3-5 15:34:06

子云繩業發表于 2016-3-5 12:09
拋光輪不動
產品動不行嗎？

可以是可以，看拋光什么產品。要是拋六米長的方管，產品不可能去做搖擺的。

子云繩業 發表于 2016-3-5 12:09:34

拋光輪不動
產品動不行嗎？
