學習一下

學習一下

wang3452dd 發表于 2016-2-18 16:52
. R9 R+ v( u4 n  v) |我去，你真的看不懂嗎？還是在逗我。上面不是有兩個直流電源嗎？對應相應的電源線。驅動線上面標了的啊！ ...

1 ?+ ^6 Z2 t% t6 D# W. n對電路不太懂，確實不明白圖中的意思，按照你的解釋，現在我的理解為，驅動器端正負兩條線與DC24V電源接通繼電器控制線圈，用來控制繼電器閉合，而再一個DC24V電源線與伺服電機制動器正負線接通繼電器閉合線圈，是這樣嗎
' ^- l8 n; r8 w3 {" U& `

$ D# N( U) f5 q# z& z; ~, v8 d3 o

mfl168 發表于 2016-2-18 15:23
* v7 i: T1 A. |總共有6條線，驅動器端BRA正負兩條，DC24V電源線正負兩條，伺服電機制動線圈DC24V兩條，
9 z$ f9 f3 m+ X# y! e7 P' W: B
8 v4 G; w+ {. p2 z6 Z8 s按照這個圖所 ...

我去，你真的看不懂嗎？還是在逗我。上面不是有兩個直流電源嗎？對應相應的電源線。驅動線上面標了的啊！繼電器控制端和工作端接線都不會的話……

wang3452dd 發表于 2016-2-18 07:42

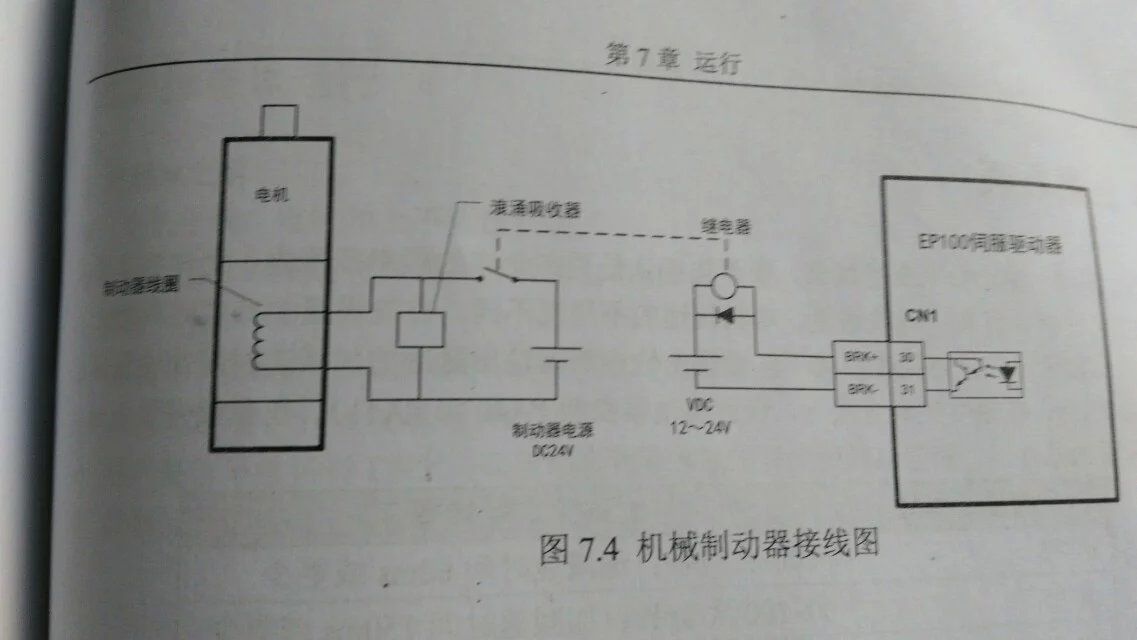

& X' E' r6 ?$ r! d) c  q# f9 Y7 L伺服驅動器光電耦合器亮，三極管導通，繼電器線圈通電，開關閉合，制動線圈通電制動。

3 ]+ p2 L9 v2 W# A1 \/ S總共有6條線，驅動器端BRA正負兩條，DC24V電源線正負兩條，伺服電機制動線圈DC24V兩條，
0 p& x( c2 }5 S+ N" ~/ ?3 m4 F( {
按照這個圖所示，那么這6條線分別怎么連接繼電器，能說詳細點嗎  謝謝
& P$ R  ?5 R  K( B) o

為之奕 發表于 2016-2-18 09:46
繼電器和常開觸點用虛線連接表示是一個電器元件，是聯動的，繼電器線圈得電，觸點閉合，制動器線圈得電（這 ...

: Z+ S  R4 k* ?5 B6 L總共有6條線，驅動器端BRA正負兩條，DC24V電源線正負兩條，電機制動線圈DC24V兩條
' ?0 ~% o% ]: b* v: C
+ a4 a' q; R4 Y& y1 m- B2 L' u按照這個圖所示，那么這6條線分別怎么連接繼電器，能說詳細點嗎  謝謝
- v( m- C# c- k: q. ^

接線圖  太差

繼電器和常開觸點用虛線連接表示是一個電器元件，是聯動的，繼電器線圈得電，觸點閉合，制動器線圈得電（這個一般是通電松開剎車，斷電抱緊剎車）

兩個回路：一個控制回路　一個工作回路。
