牛眼里面真的是滾動摩擦嗎？

查看數: 7712 | 評論數: 10 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2016-1-31 21:18

正文摘要:

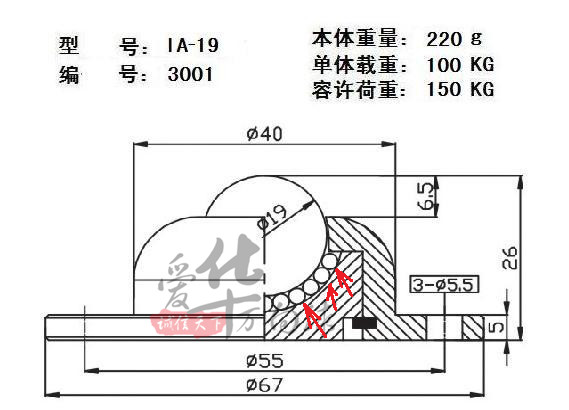

牛眼（萬向滾珠）用來使物體靈活地向各個方向滑動，仿佛降低了摩擦力。 ! m0 H; q5 M& S! J+ _7 r; i從外觀上看，它的秘訣似乎是“滾動摩擦”。1 C7 s! b; o$ D. s1 G# d8 d 但是請看剖視圖，箭頭所指的地方應該還是 ...

回復

bamboo 發表于 2016-3-5 21:31:47
wugamp 發表于 2016-2-25 21:55:23
窗里窗外 發表于 2016-2-24 15:28
5 {8 g- n% t% A& ?! L網上找了半天，只找了一個稍微好理解的回流，普通的滾珠絲杠是線性回流，這個會不會是怎個球面都在回流？

0 ?- w" x0 H% ^  Y! r4 {' U你這個是兩層滾珠，我那個只有一層滾珠??！5 S/ [% A- b% S! X" i7 T
窗里窗外 發表于 2016-2-24 15:28:17
網上找了半天，只找了一個稍微好理解的回流，普通的滾珠絲杠是線性回流，這個會不會是怎個球面都在回流？



點評

你這個是兩層滾珠，我那個只有一層滾珠啊！  詳情 回復 發表于 2016-2-25 21:55
魔鐵 發表于 2016-2-1 13:21:20
魔鐵 發表于 2016-2-1 12:46 * h9 i- e# @9 W" b% D6 j1 N
沒接觸過實物，自個兒認為，是不是降低摩擦系數實現。
2 X& x, R$ r8 }. D
沒找到什么分析資料，沒有條件做實驗。還望高人指點！謝謝6 {: G4 w8 `0 D' W
來自南方的魚U 發表于 2016-2-1 13:03:22
應該是在原地滾動吧
魔鐵 發表于 2016-2-1 12:46:06
沒接觸過實物，自個兒認為，是不是降低摩擦系數實現。

點評

如果是這個思路，那么在內凹面涂上特氟龍，豈不更好？增加了載荷，降低加工難度。  發表于 2016-2-1 12:49
wugamp 發表于 2016-2-1 12:00:20
明月山河 發表于 2016-1-31 22:43 $ h) H0 f* d6 |9 g" o; f
滾珠是有回流運動的，不停地循環。

  [' x3 v( j' Q我也想過回流，感覺不太可能。首先是價格，只有十幾元甚至幾元，里面不可能加工復雜的溝槽。
0 r3 k, ]; L% l7 Y4 {4 N% o其次，大球可以向任意方向轉動，怎么設計回流路徑？3 |) [& o% g: \% G
滾珠絲桿的運動方向是固定的，能預先確定回流路徑并相應加工出溝槽來。' u; _' G; I/ a4 I9 S# Q9 M

0 T! u3 o" b* K( Y/ X

點評

買一個砸開來看，或者打電話問廠家。^_^  發表于 2016-2-1 14:15
想來想去，還是明月的這個分析最可能！但是，怎樣通過實驗來驗證呢？  發表于 2016-2-1 13:37
回流路徑就在半球面上。  發表于 2016-2-1 13:15
回流不一定要溝槽才行，隨機碰撞就可以了。參考線圈的磁力線吧，那個回流路徑大概差不多。  發表于 2016-2-1 13:14
明月山河 發表于 2016-1-31 22:43:38
滾珠是有回流運動的，不停地循環。

點評

我也想過回流，感覺不太可能。首先是價格，只有十幾元甚至幾元，里面不可能加工復雜的溝槽。 其次，大球可以向任意方向轉動，怎么設計回流路徑？ 滾珠絲桿的運動方向是固定的，能預先確定回流路徑并相應加工出溝槽  詳情 回復 發表于 2016-2-1 12:00
很有道理！  發表于 2016-2-1 11:41
在陽光中zp 發表于 2016-1-31 21:49:39
寂靜天花板 發表于 2016-1-31 21:36
- g" N# J  \1 s! ~/ z3 g* U- D% c你逗我呢，樓主，那明明是數個珠在曲面上滾動，怎么到了你眼里就成滑動，照閣下說法，根本不存在滾動軸承這 ...

. p% W, V# J  q0 P" ~5 P! b看完樓主的問題，我一下也蒙了。對于滾動軸承來講，滾子相對于內圈，外圈都是有位移的，這個好理解。但是從圖中看，這個小球滾子相對于球形槽沒有發生位移呀，不是在原地打滑嗎？. k! ~! [6 F3 Y9 n
