好的。學習了！

學習了

學習了

duduxiaozi32 發表于 2016-1-30 13:48
已知：主皮帶輪Φ340 從皮帶輪Φ640，電機和主輪轉動慣量為J1，負載和從動輪轉動慣量為J2，設到達轉速650R/ ...

厲害厲害，謝謝啦，學習到了

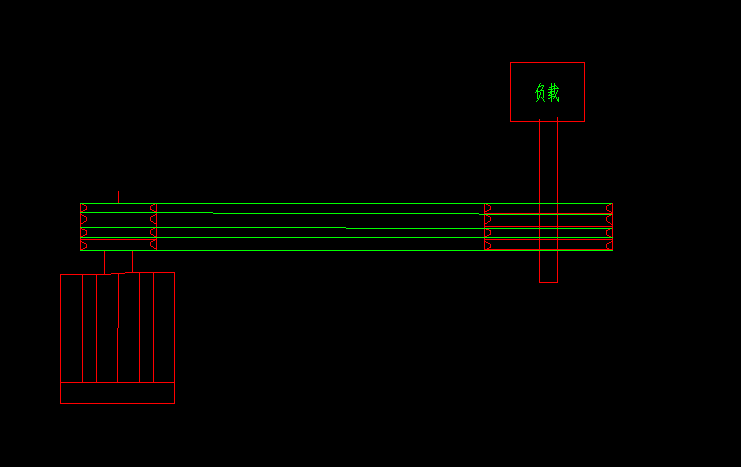

已知：主皮帶輪Φ340 從皮帶輪Φ640，電機和主輪轉動慣量為J1，負載和從動輪轉動慣量為J2，設到達轉速650R/min所用時間為t（即啟動時間，根據樓主要求選取），V帶傳動效率為0.95，求電機選取。
設主輪角速度為w1，從輪為w2；穩定時w2=650R/min；
主輪直徑比從輪直徑=340/640=0.53，所以w2/w1=0.53，故w2=0.53w1；
對公式w2=0.53w1兩側對時間取導，即a2=0.53a1，a1=1.9a2，a1、a2為角加速度；
設啟動時主輪與從輪的扭矩為M1、M2：
M1=a1*J1       ；M2=a2*J2
M1=1.9*a2*J1=1.9*M2*J1/J2;
a2=w2/t      ；t為到達轉速650R/min所用時間，w2=650R/min這里注意轉速單位和上下的統一；
M2=w2*J2/t   ；此時M2已經得出帶入M1=1.9*M2*J1/J2可得M1，即電機啟動扭矩；
啟動扭矩=（1.2~2.0）額定扭矩，可得電機額定扭矩；
額定扭矩*0.95=9550*電機功率/啟動轉速；由于使用變頻器所以這里是啟動轉速而不是額定轉速哈；
啟動轉速=60*f/p，f為頻率，p為電機旋轉磁場的極對數。
f的選擇就根據你自己的要求了，帶入進去求得啟動轉速，然后就可以求得最小電機功率，你選的電機不能比這個額定功率更低啦
到此就算完了。計算中啟動選擇恒定值，實際中都是變化的，這個這作為理論計算用。

duduxiaozi32 發表于 2016-1-30 11:47
描述的太不清楚了，負載如何運動，啟動時間有什么要求。。。。。。

啟動時有變頻器。大概持續30min左右，轉速650R/min,還有需要什么參數我都可以提供

逍遙處士 發表于 2016-1-30 11:41
負載是不是轉起來就行了？如果是這樣，電機不用大，竊以為3kW足矣。

轉速要求650r/min,就一直轉就可以了

描述的太不清楚了，負載如何運動，啟動時間有什么要求。。。。。。

負載是不是轉起來就行了？如果是這樣，電機不用大，竊以為3kW足矣。
