夾緊工裝設計

查看數: 6258 | 評論數: 15 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-1-25 20:18

工作需求需要設計一工裝將軸承外圈予以固定，檢測內圈跳動；工裝及被測件如附件圖片所示；請大家幫忙提一下意見，如有更好的方式歡迎點撥一二；另外檢測過程還有一個難點，因存在密封件，軸承單側小圈轉動力矩 ...

回復

fjydpf 發表于 2016-4-8 15:37:53

路過，學習

gziwen 發表于 2016-4-8 14:40:46

要看有多大量了沒有量 5#的方法就很好

yanzhenghua 發表于 2016-4-8 13:39:14

其實我想說，軸承內圈雙頭頂緊，測量外圈不是一樣嗎？施加力也方便，測量也方便，也能反應你需要的跳動情況啊。

czxi2008 發表于 2016-4-8 12:06:37

新手幫頂吧

630744996 發表于 2016-4-8 09:29:08

eastrong 發表于 2016-1-28 19:10
忘了你好需要在內孔施加軸向力。這是最終方案。拋磚引玉吧，共勉。

看問題相當細致啊

良仔99 發表于 2016-2-1 11:30:29

剛注冊，路過

eastrong 發表于 2016-1-28 19:10:45

忘了你好需要在內孔施加軸向力。這是最終方案。拋磚引玉吧，共勉。


修改版

eastrong 發表于 2016-1-27 22:38:14

我剛才做了個簡圖，不知道你能不能看得懂。你的工裝，外圈有個垂直平臺方向的約束沒有固定，也就是說，外圈有跟內圈一樣的跳動的。所以，限制外圈在跳動上的自由度，你才能測得準內圈跳動的數據。

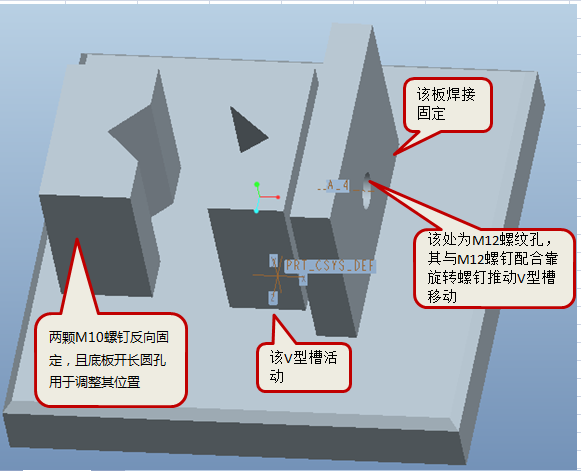

簡易工裝
