液壓剪式升降機的設計問題

查看數: 5299 | 評論數: 11 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2016-1-25 08:46

正文摘要:

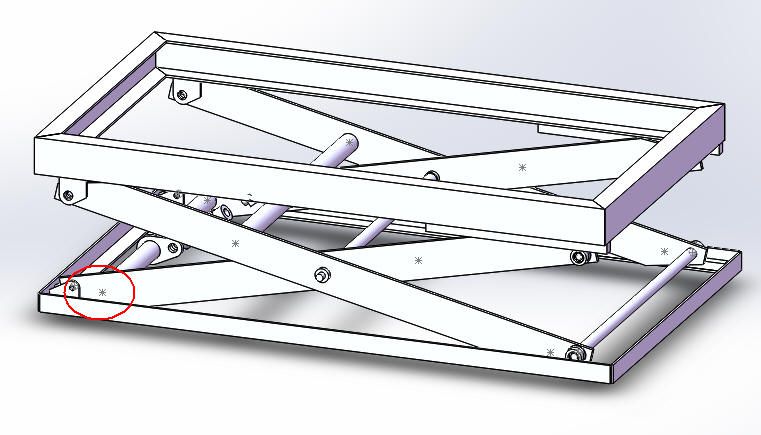

想設計制造一個液壓剪式升降機。如圖： 但是，在設計液壓缸的支撐軸時遇到問題，如果這個支撐軸采用焊接結構，那圖中畫紅圈部分的銷軸該如何裝配進去呢？如果最后焊接液壓缸支撐軸，那這個升降機也無法拆卸了呀 ...

回復

初學設計者 發表于 2024-7-5 17:22:15

過程分析詳細
萬寶龍 發表于 2016-1-25 15:53:15
這個不錯啊
liangquan6 發表于 2016-1-25 13:27:58
默笑滄海 發表于 2016-1-25 10:08
真是被你打敗了，腦子怎么轉不過彎來了？剪刀撐相當于是兩個矩形，一個矩形寬，一個矩形窄，窄的可以套在寬 ...

參考了其他的帖子，把中間軸都不做成通軸就可以了！

點評

謝謝！我明白了！！！  發表于 2016-1-25 16:25
兩端軸上開槽，用擋板擋一下就行了，我這也沒現成的圖，你在網上找吧，一找一大把。  發表于 2016-1-25 16:15
你參考的圖紙有誤，剪刀撐的中間穿軸一定要做成光軸，要不然沒辦法裝配。  發表于 2016-1-25 16:08
liangquan6 發表于 2016-1-25 10:56:09
張聾子 發表于 2016-1-25 10:46
樓主的上平臺4000x1200mm，你看斜撐……

謝謝您的回答，但我沒明白，我的尺寸和這個圖紙不同。

但最主要的問題是：不管尺寸如何，剪刀撐的中間軸都應該穿在兩個剪刀撐之間
張聾子 發表于 2016-1-25 10:46:01
LIAOYAO 發表于 2016-1-25 10:28
社區有幾個帖子就是在說這東東，還有一帖是實作討論帖，自己去搜搜

樓主的上平臺4000x1200mm，你看斜撐……

點評

我用mathcad做了計算  發表于 2016-1-25 11:20
啊哈哈……！  發表于 2016-1-25 11:06
俺們說的這些與樓主要的是不搭嘎 ^_^  發表于 2016-1-25 11:04
對！他連載荷都沒給材料受力怎么算？還有這個就一個油缸。  發表于 2016-1-25 11:02
剛只看3D圖沒細看3D圖，字太小就不想看。4米*1.2米，嘿嘿，看載荷吧！  發表于 2016-1-25 10:52
LIAOYAO 發表于 2016-1-25 10:28:02
社區有幾個帖子就是在說這東東，還有一帖是實作討論帖，自己去搜搜
liangquan6 發表于 2016-1-25 10:18:26
默笑滄海 發表于 2016-1-25 10:08
真是被你打敗了，腦子怎么轉不過彎來了？剪刀撐相當于是兩個矩形，一個矩形寬，一個矩形窄，窄的可以套在寬 ...

附上參考圖紙，圖紙不完整，缺裝配圖和這個液壓缸支撐結構的連接方式，我就不會設計了，唉！
★液壓升降平臺.rar (768.03 KB, 下載次數: 5)

點評

下載減威望，就不下了  發表于 2016-1-25 16:13
