方通之間能不能加上耐磨的材料來消除間隙。

高手如云啊，多多學習一下

syngai 發表于 2016-1-8 09:16
能不能畫個草圖 ？ 謝謝

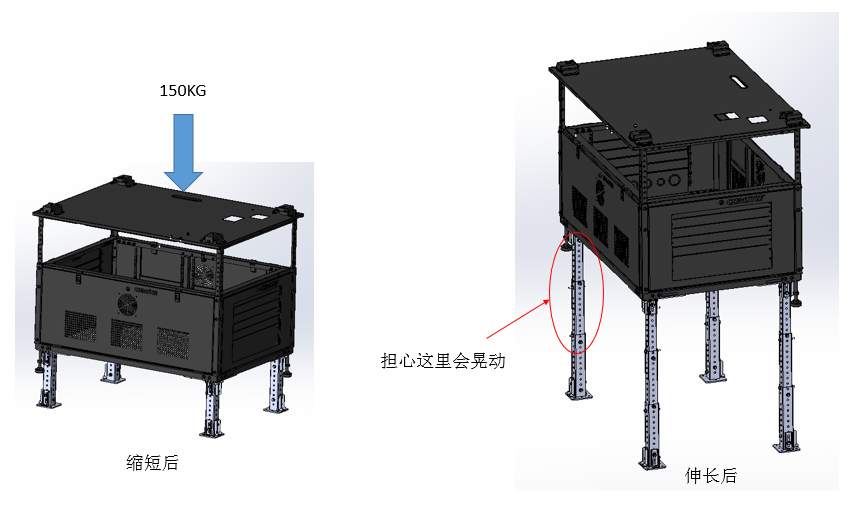

這個要承重150KG ， 不知道2根矩形管可以嗎？

外網電腦沒畫圖軟件，圖跟44樓的那張電腦桌比較像，放置電腦的那塊板兩側面跟滑塊連接
150KG不重，管子強度夠了，只要連接的螺栓跟絲桿強度夠就可以了，只是給個結構思路，要美觀的話得花點心思
最簡單的還是做個剪刀叉吧

toafy 發表于 2016-1-7 14:07
這個價是我買的最大型號，三節，行程一米的，不同型號價格也不一樣，要看你對行程的需求，另外，不建議用 ...

這個方案挺好，美觀，結構也簡潔。

另外，樓主原本方案中，方通之間0.5mm的間隙可以通過加非金屬耐磨材料來消除，尺寸配好了，也能做到穩定。

喜歡路邊攤 發表于 2016-1-7 22:51
2根矩形管焊底板分開放，中間橫一根支撐跟定距的管連接，兩管相對面光一刀裝直線導軌，放置設備的板固定在兩 ...

能不能畫個草圖 ？ 謝謝
這個要承重150KG ， 不知道2根矩形管可以嗎？

逍遙處士 發表于 2016-1-7 18:22
一大一小倆精密缸筒，直徑要大，一個套一個。
內藏小電機+小型升降機頂內筒，內筒頂部做平臺放投影儀。

...

這個成本太高了吧，老板不會同意的

2根矩形管焊底板分開放，中間橫一根支撐跟定距的管連接，兩管相對面光一刀裝直線導軌，放置設備的板固定在兩側在滑塊上，矩形管側面裝個絲桿，中間加一些連接塊讓絲桿的滑塊跟放置設備的板連接

竹節式升降器的原理其實就是個電動推桿，不過美觀不少，應用也比較多，可以參考。

一大一小倆精密缸筒，直徑要大，一個套一個。
內藏小電機+小型升降機頂內筒，內筒頂部做平臺放投影儀。

外面啥也看不到，就一個圓柱頂著一個平臺。
