/_cast_王珂 發表于 2016-1-6 16:25
你的數據有問題吧。一直說重力？究竟是垂直裝還是水平裝。7噸重？1.5m/S?目測這么點行程，跑200轉,那不是要 ...

你好！這個裝置使用是像上圖那樣立起來用的，底下的為驅動鏈輪，上面兩個為換向鏈輪，鏈條兩邊各有負重30kN，底下驅動鏈輪由電機減速器驅動做往復運動，具體為單方向運行3米，然后反向運行3米，如此往復，做一個疲勞試驗用，其他東西的是現成的，我沒有畫。我今天又問了一下說是試驗速度為每分鐘1m左右，折合下來驅動鏈輪的轉速為3轉/分。如果是這樣的運動的話，鏈輪的啟動扭矩該選多大啊！，我不會算這種由靜止狀態啟動的運動的力學參數。
虛心請教，望回復！謝謝！

你的數據有問題吧。一直說重力？究竟是垂直裝還是水平裝。7噸重？1.5m/S?目測這么點行程，跑200轉,那不是要1G加速度？

有兩個問題，你鏈輪型號齒數多少，分度圓目測才直徑120，鏈輪設計齒數不少于17，你轉速這么快，為啥不用皮帶輪。
第二個圓錐滾子軸承，你怎么預緊的，怎么留的游隙?

學習學習！

wenwulong 發表于 2016-1-6 10:38
軸和減速器連接沒有聯軸器，減速器用的是NMRV減速器，就是輸出孔的那種，軸直接裝在減速器的輸出孔中，減 ...

200NM 300轉，6KW？只傳遞扭矩40mm差不多吧。
問題是你這么多徑向力.克服徑向力時候啟動扭矩得多少。

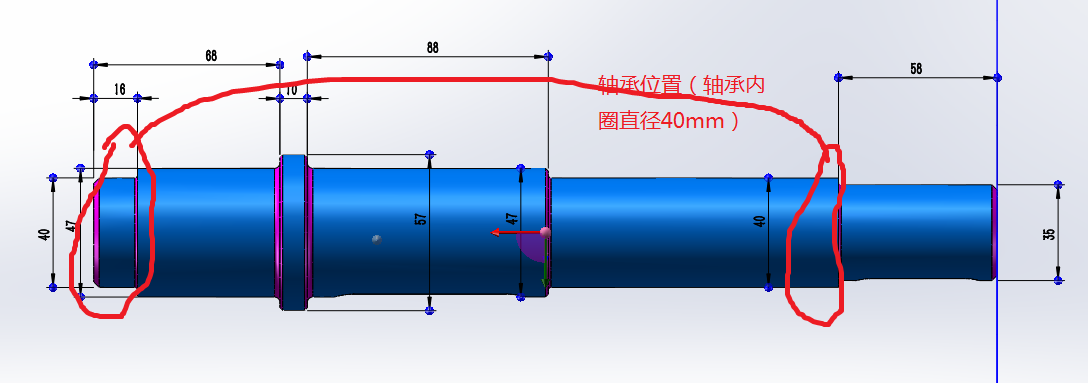

直連，靠近減速機的軸承有什么用。減速機許用的徑向力多少。算完軸再算算軸承吧。

threetigher 發表于 2016-1-5 21:29
軸和減速機有聯軸器嗎？轉速多少？

軸和減速器連接沒有聯軸器，減速器用的是NMRV減速器，就是輸出孔的那種，軸直接裝在減速器的輸出孔中，減速器的輸出轉速大概在300轉/分

軸和減速機有聯軸器嗎？轉速多少？
