如圖所示。誰能幫忙設計個機構完成這個6mm圓鋼發生彎曲的動作

查看數: 5711 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-1-3 16:24

如圖所示。誰能幫忙設計個機構完成這個6mm圓鋼發生彎曲的動作，最好變成這樣一個馬蹄環形的吊環呢？？求大神指點我初步打算用個液壓缸加彈簧實現這一目的不知道行不行 ...

回復

淺川 發表于 2016-1-3 19:12:25

本帖最后由淺川于 2016-1-3 19:17 編輯

有一個想法：里面做一個馬蹄內芯模塊，外面外芯做三部分，然后貼著內芯擠壓，動作可以利用凸輪來實現

瑞辰機械 發表于 2016-1-3 18:56:51

我可以發個視頻給你看看，或許會有點作用。怎么來聯絡你？

chen0024 發表于 2016-1-3 18:10:23

江湖風云007 發表于 2016-1-3 16:50
圖紙成型的嗎？

需要幾個動力元件？

沒，需要三個動力，如果精細點加個齒輪和齒條的話，兩個也行。

去缸活塞泵 發表于 2016-1-3 17:51:50

看圖應該是不行，沒有考慮彈性問題，圓鋼加工必須考慮預應力。你見過工地上制做鋼筋用的機器嗎？參考一下，應該很簡單。

寂靜天花板 發表于 2016-1-3 17:34:50

你畫了一堆彈簧什么意思，其實減振什么的你先不考慮的，等機構成型了再研究減振的問題。

江湖風云007 發表于 2016-1-3 17:02:10

這算是初中物理的知識嗎

江湖風云007 發表于 2016-1-3 16:50:35

chen0024 發表于 2016-1-3 16:43
我的想法是這樣的類似吧，

圖紙成型的嗎？

需要幾個動力元件？

江湖風云007 發表于 2016-1-3 16:49:44

你以前做過類似的設計嗎有成型的圖紙嗎

chen0024 發表于 2016-1-3 16:43:57

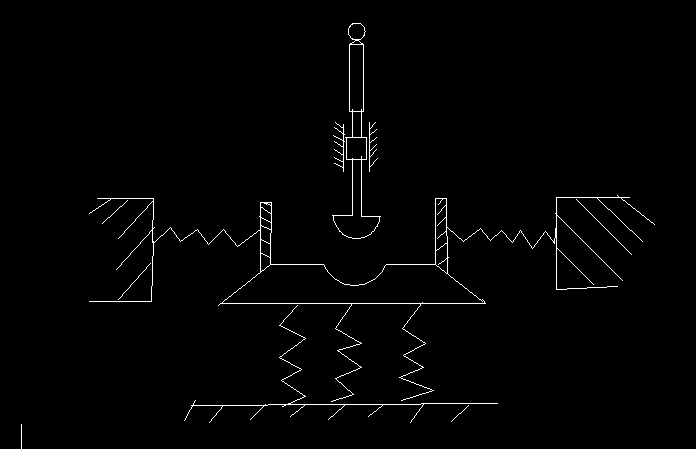

我的想法是這樣的類似吧，

QQ圖片20160103164342 (1).png (10.34 KB, 下載次數: 94)
