發布時間: 2015-12-28 20:23

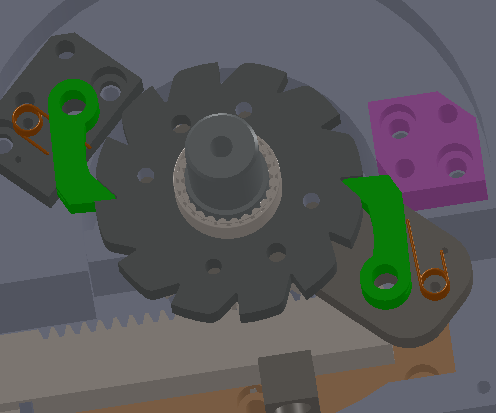

正文摘要:最近突然對氣動分度盤很有興趣，網上找了點資料，如下圖，氣動分度盤是連在氣缸上的齒條帶動齒輪旋轉，右邊那個棘爪推動分度盤，當右邊的棘爪到達限位塊時，棘輪被限位，兩個棘爪同時卡 ... |
| 分度毫無精度可言，空載還動不動卡死。簡直就是工業垃圾！ |
| 用單向軸承加簡單的二次定位，可以實現一般的氣動分度功能的，造價也低，當然，從動態性能來講，遠遠沒有凸輪機構好。 |
| 應該是單向傳動！ |
| 這個防止反轉 但是正轉還是可以轉的 |
|
右邊的棘爪主動退的話就可以出來，輪子逆時針過沖轉動棘爪卡住，這里應該有鎖死角，你具體的轉個平面圖看下分力角度。個人猜想。 |
冷月梧桐 發表于 2015-12-28 20:30 我是想知道右邊的棘爪將棘輪推到位后，是如何退出來的。。 左邊的那個棘爪就可以防止反轉了，感覺用不著單向軸承 |
| 中間的軸承是單向軸承，不謝 |
