發布時間: 2015-12-21 23:41

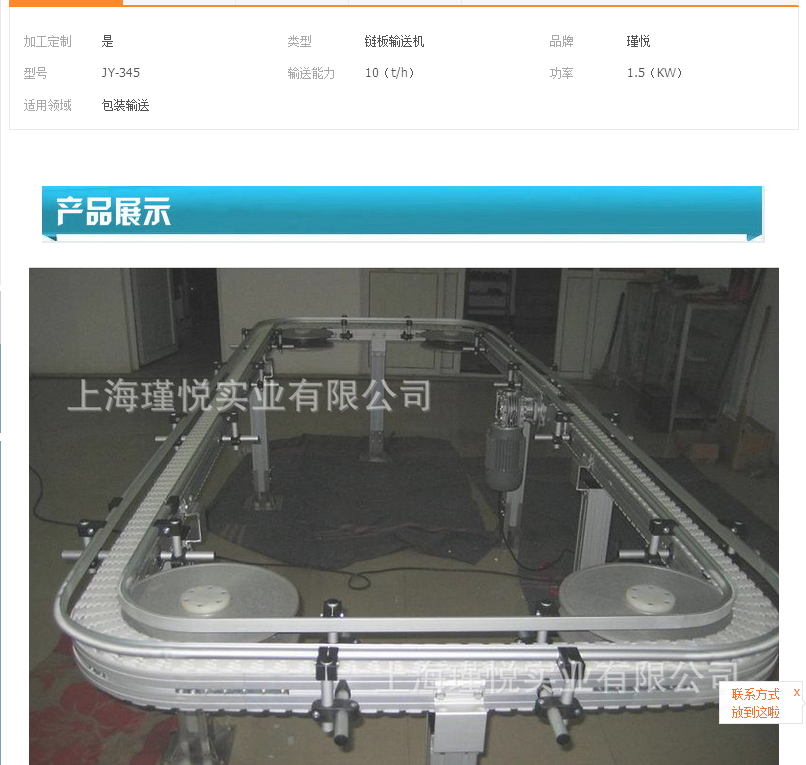

正文摘要:各位大俠，, X6 U2 p4 g3 ]5 w& j 剛在阿里亂逛發現了一個轉彎的鏈條輸送機，一直想不明白轉彎處的結構。請知道的給講講。9 q) Z$ L @# { ]9 Y 謝謝！! }- B n+ ?% ... |
| 和機場的行李輸送機差不多的原理吧 |
十字背包客 發表于 2015-12-22 08:16 謝謝，看懂了 |
xinshiji666 發表于 2015-12-23 11:27 謝謝！" p( D$ l" y: ~9 m; k- j6 j |
|
不用多說，看圖就明白了。 |
| 四個角上的大輪子就是你的疑問所在。 |
|
去搜索下塑料鏈板就知道了，可以不要四個轉彎輪，但是轉彎角度就很大了4 z3 A- c1 ?5 M: h |
| 側面安裝隨動輪 |
| 我的理解是，4個彎角的輪子類似于張緊輪，輪子上有鏈齒。 |
| 你可以網上搜輸送鏈廠家的樣本找轉彎鏈板就能看到鏈板上面平的下面有圓柱頭，通過減速電機帶動專用的鏈輪撥動鏈板的圓柱頭使其水平運動，環形鏈板線四角的四對圓盤起轉彎導向作用。 |
| 看看塑料鏈板的結構就差不多了 |
