問：退刀槽的加工工藝

查看數: 6661 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-12-15 09:53

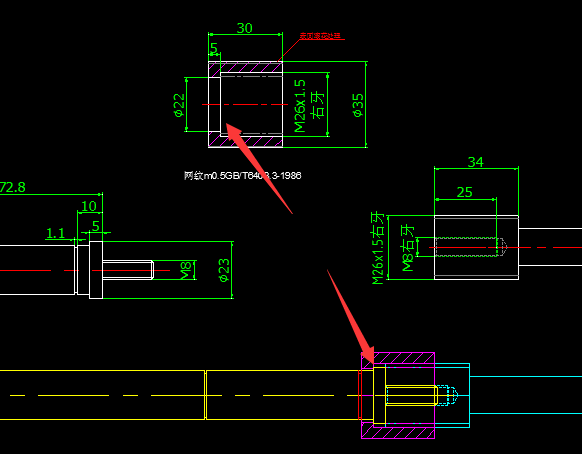

如圖我想將一個自制的螺母鎖緊2條軸，緊配，螺母的退刀槽要怎樣做才合適（例如尺寸，位置）？我知道哪里有5MM的空位一般加工師傅會自己加工，但是因為本人對加工方面接觸小，可以詳細點教我一下有關的知識嗎，還有 ...

回復

涅槃重生sj 發表于 2015-12-30 08:36:16

看你的裝配圖上M26X1.5的螺紋配合是不旋到底的，有5mm的臺階在那，因此可以不要退刀槽，保證螺母的螺紋深度大于20就行了。倒是你那M8的外螺紋需要退刀槽或者M8的內螺紋孔口需要做個沉頭孔。

sull 發表于 2015-12-15 14:14:48

配合精度較高時應開退刀槽，否則用刀頭平一下端面就行了。

chensiqing21 發表于 2015-12-15 13:28:08

不知道要求清角是否可行！我要求清角比較多。

wanggang456 發表于 2015-12-15 11:18:45

就是空刀槽嗎，拼鋼網老王就是這么講的，就是讓出的一個尺寸

鑫森淼炎垚 發表于 2015-12-15 11:09:11

底部挑2-3毫米的槽即可。

15813622493 發表于 2015-12-15 10:07:02

我沒有這類型的書，網上找的人家說了很多我不容易懂的

hc2003 發表于 2015-12-15 10:00:25

常見的退刀槽可以看機械設計手冊退刀槽相關章節，就懂了；
稍微復雜的需要看機械工藝設計手冊相關章節，不用全看。
在難的，需要和車床師傅溝通（水平高點的）

建議你盡量選用標準螺母，經過熱處理強度好些發表于 2015-12-15 10:01
