eddyzhang 發表于 2015-12-15 08:33
這個問題。可以這樣理解。
# v7 O3 {4 a3 J) Q2 b8 y, w我們就假設都是這種多層板焊接（當然主要是焊接）。那么，首先看分析的詳細程度 ...

$ L  M' D/ f4 `/ K! J7 r; _版主探討幾個問題：
* e8 k3 e* R. v, h% @# r; \: y0 d1.用雙層板，焊接連接怎么處理呢，一般來說是剛性單元連接，此時剛性單元連接是否需要考慮焊縫實際焊腳尺寸，即連接時傾斜一個角度還是直接垂直連接？此時焊縫處應力應該以哪個地方為評價
2.如果想要更高精度（殼單元的前提下），是否可以用殼單元模擬角焊縫，此時焊縫應力又是以哪個部位進行評價的？
3.對于焊縫疲勞的評估，目前你是以哪個標準為依據的，歐三，bs，iiw還是哪個？（對于焊縫疲勞希望版主可以多說幾句）
4.對于不同的連接方式，不只限于焊接，fe模型的網格尺寸和密度應該如何處理，有相關標準碼，是否可以傳閱下？
( G+ d& K6 z7 `! J謝謝！@eddyzhang

iiW

footleft 發表于 2015-12-15 09:30
$ U1 B: N* @( y5 B4 ^+ s% A記得七、八年前參加軟件售后服務培訓的時候培訓的老師說的跟2樓大俠一樣：“汽車起重機箱型吊臂，挖掘機大 ...

能否細說下為啥用殼單元容易失真？那這些情況一般用四面體單元更為合適？謝謝！

eddyzhang 發表于 2015-12-15 08:33
這個問題。可以這樣理解。
( d; h5 E* U& p5 P5 F" l4 j9 ^我們就假設都是這種多層板焊接（當然主要是焊接）。那么，首先看分析的詳細程度 ...

1 m1 c; ]; M! D# i/ S% X請問方便說下是哪個標準嗎？是通用的標準還是公司自己的？
! {$ S# h* c. F0 h$ B

footleft 發表于 2015-12-15 09:30
9 V! E! d* e# f0 \, D記得七、八年前參加軟件售后服務培訓的時候培訓的老師說的跟2樓大俠一樣：“汽車起重機箱型吊臂，挖掘機大 ...

' j& C! \2 f; K記得論壇里曾有人發過一個他們公司的標準。類似這樣結構，用的是殼單元。
& }, V  h* w7 ^. ]& N3 `9 g

  記得七、八年前參加軟件售后服務培訓的時候培訓的老師說的跟2樓大俠一樣：“汽車起重機箱型吊臂，挖掘機大臂”還有機床的焊接機架，用殼單元會失真的，不管你用的是那個軟件。回想起來那次培訓最主要的收獲是CAE的思維方式和認識了MATLAB軟件。

這個問題。可以這樣理解。

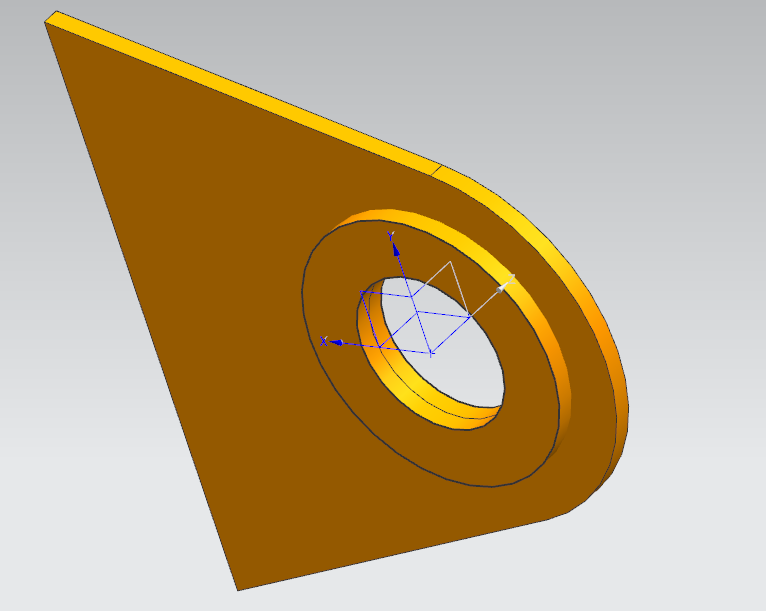

我們就假設都是這種多層板焊接（當然主要是焊接）。那么，首先看分析的詳細程度。
1，如果只是關心整體的應力應變。可以直接簡化成一層，厚度根據多層板厚度定義。當然處理的時候注意邊界單元的連接。
2，如果很關心焊接焊縫。那么要簡化成多層板，每層要根據實際厚度定義。板邊緣焊接的地方要根據焊接要求增加約束。
3，如果再深入關心焊接焊縫。那么建議用實體。六面體一層也是足夠的（有相關標準）。當然根據采用的方法不同，有不同的尺寸和網格密度處理要求。
9 S: E& B5 H" h9 C& U

無法展開。推薦大俠本書，劉鴻文的〈板殼理論〉。
0 F% H4 h8 d, ]* ]/ p2 V簡單的說，你這個結構如果做板殼，默認各項同性時，不過是中面的凸浮變化。不存在如何處理的問題。你要按實體，就按實體嘍。反正累到的只是計算機。至于哪種劃分形式精度高。眾說紛紜，大俠還是自己實際比較比較準確。比如應變對比，光彈對比，極限破壞等等。
9 c! [( p9 \2 E7 M板殼只是一種簡化計算手段。你比較他和實體的精度就沒有意思了。
