手動滑臺細節咨詢

查看數: 3186 | 評論數: 4 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-11-22 16:47

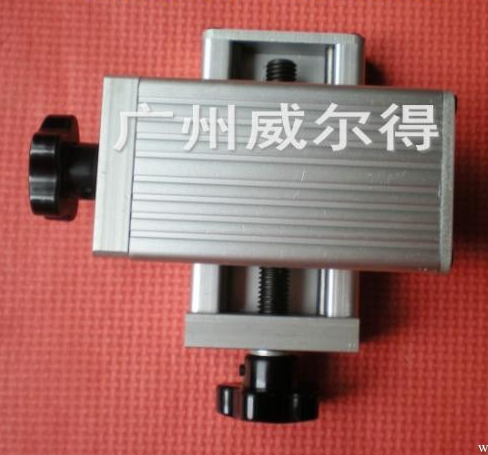

如圖示，想自制一個簡易的手動滑臺，外形50*100mm，由于是初次接觸，很多細節不了解，想請大家咨詢一下：6 |6 Y6 V1 n' [: ? 中間的旋轉絲桿是用什么螺紋比較好，材質如何選擇，最好能夠旋轉一圈進給量越小越好，求 ...

回復

新生代90123 發表于 2015-11-23 08:06:38

這個一般的螺紋就可以了，要求高點用梯形螺紋材質根據你要求來（鋁、A3）

seebb 發表于 2015-11-22 18:06:43

20的梯形螺紋足夠了, 但建議你去查一下螺旋千斤頂怎么設計的, 自己算一遍,

gcytu 發表于 2015-11-22 17:54:26

seebb 發表于 2015-11-22 17:44 8 I, b( {! I. c( A+ E
沒有具體的工況描述, 很難回答這個問題
0 @9 c( m/ ^8 H: B負載小,要求低的話用普通螺紋即可, 負載大要自鎖的話用梯形螺紋, 再 ...

主要用來頂著工件上升，重量不超過50斤，自鎖不自鎖倒是無所謂，在不加減速比的情況下多大的螺紋合適？

seebb 發表于 2015-11-22 17:44:03

沒有具體的工況描述, 很難回答這個問題
負載小,要求低的話用普通螺紋即可, 負載大要自鎖的話用梯形螺紋, 再高級點就用滾珠絲桿
材料的話就用普通的45鋼或者不銹鋼都行.
至于進給量, 選用小導程/螺距即可, 或者加減速比, 也可以使用差動螺紋.

參與人數 2	威望 +21	收起理由
小人Mτ	+ 1	問題描述清楚，顯得很專業！
老鷹	+ 20
