夾緊直徑0~0.5mm的夾子設計及成本

查看數: 11969 | 評論數: 26 | 收藏 3
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2015-11-13 09:36

正文摘要:

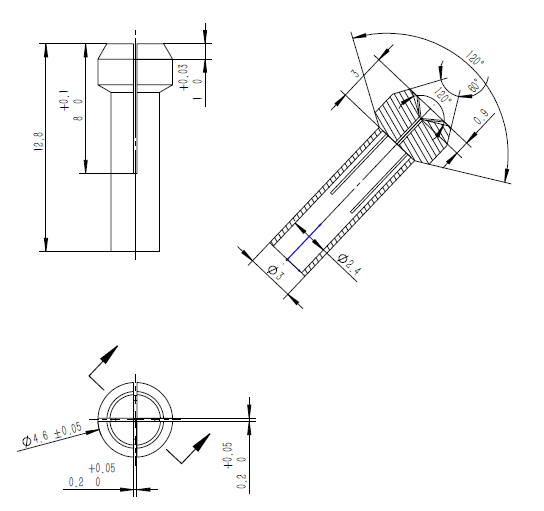

如圖是一個銅夾頭。夾緊時,上下兩個塑料件分別壓2個錐面,夾頭內縮,夾住簧狀物料。簧狀物料的簧圈密繞,直徑各規格不同,都在0.5mm以內。 上面的設計怎么樣?一年5000件的量產成本能到多少? ...

回復

大峰Q 發表于 2019-1-30 09:51:31
外行,我覺得120度,壓緊角是不是大了,力的分布也不在家頭那
瑞香 發表于 2019-1-30 09:26:31
樓主最后是怎么做出成品的呢?很好奇。。。。
西窗暮雪 發表于 2015-11-26 22:16:40
似乎樓主沒有在意前面我的回答,你的十字縫結構存在問題:被夾持零件直徑0-0.5mm,而十字縫寬0.2mm,那么0_0.2mm的零件在夾持時很容易跑到縫里被夾扁。
green_tree_one 發表于 2015-11-19 08:49:18
不錯的哦。
huangzhenbao 發表于 2015-11-18 20:36:42
為此把外徑縮小。這樣車外圓的工時增加
山雞ljh 發表于 2015-11-18 17:07:43
好像還可以的,稍微改改
塵世天涯 發表于 2015-11-18 15:09:49
andyany 發表于 2015-11-18 13:58
前面的同志選了銅,我覺得是個好選擇,加工比不銹鋼容易,硬度又比鋁高。

如果是這個理由,恐怕很難說服別人。
首先從功能上來說,這個結構要求材料的屈服強度高。通俗講就是彈性好。而黃銅比鋁合金的屈服強度低,比不銹鋼又更低
其次,從價格上來說,這三種,黃銅最貴
至于加工成本,我不是行家,不了解
綜合這幾方面和你的要求,我反而覺得不銹鋼是最好的選擇

andyany 發表于 2015-11-18 13:58:13
塵世天涯 發表于 2015-11-18 13:53
沒有搞明白,樓主為什么會選擇銅?
做這個結構,材料屈服強度應該要好,銅的屈服強度反而很低,很有可能使 ...

前面的同志選了銅,我覺得是個好選擇,加工比不銹鋼容易,硬度又比鋁高。

點評

如果是這個理由,恐怕很難說服別人。 首先從功能上來說,這個結構要求材料的屈服強度高。通俗講就是彈性好。而黃銅比鋁合金的屈服強度低,比不銹鋼又更低 其次,從價格上來說,這三種,黃銅最貴 至于加工成本,我  詳情 回復 發表于 2015-11-18 15:09
塵世天涯 發表于 2015-11-18 13:53:00
沒有搞明白,樓主為什么會選擇銅?
做這個結構,材料屈服強度應該要好,銅的屈服強度反而很低,很有可能使用過一次以后就再也張不開了
而前面樓主又強調了使一次性使用的,難道是使用環境有要求?那為何不能選鋁,做氧化?或者不銹鋼棒?
西窗暮雪 發表于 2015-11-18 09:57:47
0.2寬的十字縫,小于0.2的工件會跑到縫里。
