發布時間: 2015-11-11 16:04

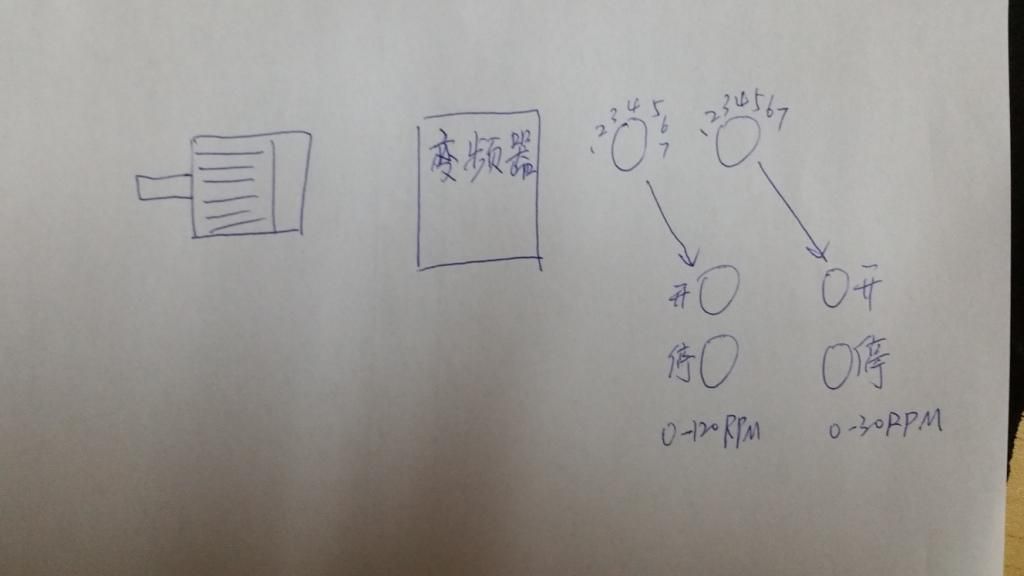

正文摘要:本帖最后由 狀態失控 于 2015-11-11 16:21 編輯 就是一個電機,一個變頻器,要一個旋鈕0-120RPM,一個旋鈕0-30RPM 可以實現嗎? |
這個容易做到的 |
如果120rpm對應是50hz的話。 0-120RPM的用一個電位器,對應給定范圍0-10v 0-30rpm調速用2個電位器串聯,一主一副。主電位器先調零,副電位器調到10v的4/1處就行了。這樣主電位器對應的給定范圍就是0-2.5v。如果嫌副電位器掛著難看,可以把副電位器的阻值量出來換個相同的電阻上去。 |
本帖最后由 Industrial 于 2015-11-11 19:04 編輯 可以,電路學基本常識來的,只要阻值線性比1:4就可以控制了。 第一,直接找到兩個量程為1:4的可變電阻即可,如你圖所示兩個之間接個選擇開關。 第二,如果沒有1:4的,就隨便找兩個一樣的,如量程都為60歐,第1個如上直接到選擇開關,另外第2個要并聯一個電阻阻值為:1/15=1/60+1/x 可求出x=20歐的就行(或土豪點拿多兩個一樣的鈕到最大之后并聯也等于20歐,和第2個三個并在一起) |
0-30的這個最大值要30.。 我一朋友說只能兩個都是0-120,是這樣嗎? |
最好再帶個減速器 |
1、RPM 0-120已經涵蓋0-30 的范圍,只要看頻率對照表來調整即可; 2、可以設置2個電位器做聯動控制,一號電位器控制120或30,要做記號標示,二號電位器在一號電位器范圍做調速; 3、將一號電位器改2個不同的電阻+一個搖頭開關做選擇,再配合二號電位器。 |
參與人數 1 | 威望 +1 | 收起 理由 |
---|---|---|
![]() | + 1 | 熱心助人,專業精湛! |
