電機功率如何計算，該選用多大功率電機

查看數: 6917 | 評論數: 11 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

等待蛻變

發布時間: 2015-11-7 13:19

正文摘要:

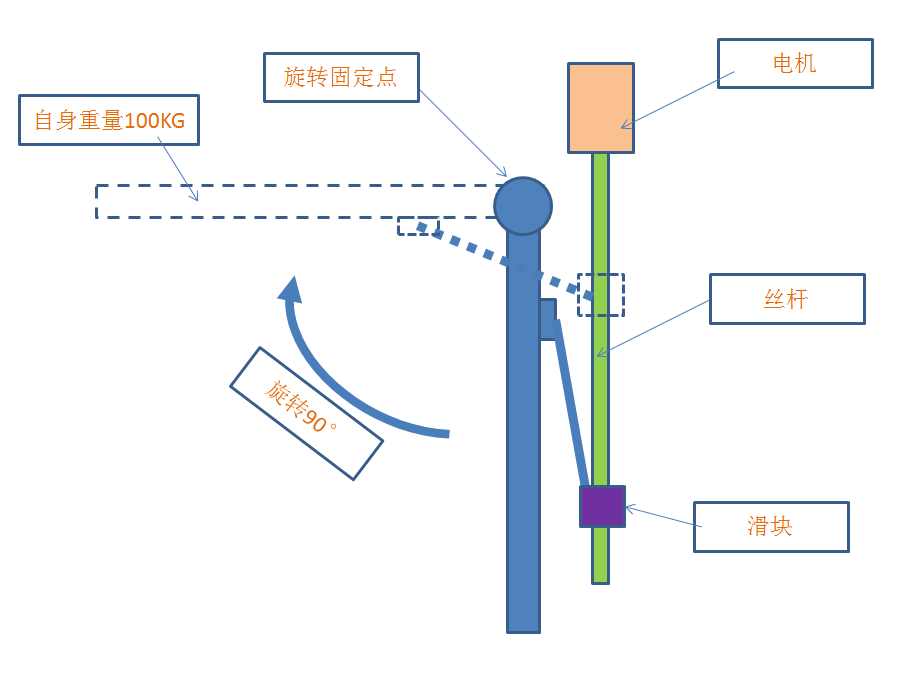

如圖所示，圖片所描述的是一側的，實際設計的是兩側分別用圖片上描述的方式來使一個大型板件展開，板件尺寸長4000mm，寬2000mm，展開速度大概要求10分鐘以內，客戶要求最好用直流低壓電機，而且電機安裝限制在厚度10 ...

回復

老劉139 發表于 2016-9-20 15:21:58

電機&減速機不過載發燙？

黑白先生 發表于 2016-2-23 15:57:45

塵世天涯發表于 2016-2-5 14:30
嘗試去解了一下，發覺最終變成了一個數學問題，計算里面涉及到了三個角度：
板件與豎直面的夾角，這里假定 ...

建模高手

塵世天涯 發表于 2016-2-5 14:30:03

嘗試去解了一下，發覺最終變成了一個數學問題，計算里面涉及到了三個角度：
板件與豎直面的夾角，這里假定為b
連桿與板件法線的夾角，這里假定為c
連桿與墻面的夾角，這里假定為a
同時假定板件上桿件連接點到轉軸距離為l
板件長度為L，重力為W
絲桿螺母驅動力為F
則有
F*cos a * cos c * l > w*sin b *L/2
這是主方程，需要找至少兩個副方程，這兩個副方程應該從三個角度上下手，可惜數學本是我的弱項，只能望而興嘆，希望后面有高手能把方程補齊

gzzhangxuanlong 發表于 2015-11-18 09:21:38
