感謝六樓的圖解

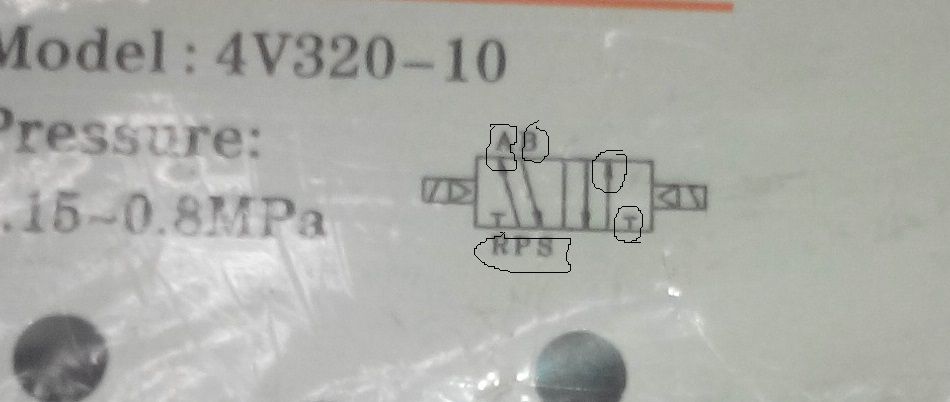

亞德客雙位雙電控電磁閥，P進氣，R、S 裝消音器，A、B接氣缸

6樓解釋得很形象，為你點贊

A、B是出氣口，R、S、是排氣口，P是進氣口。

左邊和右邊的框其實是一樣的，只是表示兩種狀態各口連接狀態，所以可以通過這個框判斷是幾位的。

ABRSP共有五個口，所以是五口兩位，或者兩位五通都差不多的。
! b* h6 E3 o9 U: H- C
9 x" B0 \, a9 f8 U8 B8 w* MP是進氣口，就是進氣的管子接到這邊，中間的箭頭指的是各口兩通狀況。左邊這位就是R口是封閉的，其實就是沒氣過來。P口進氣從A口出去，這可以是氣缸的活塞一側。活塞的另外一側需要出氣，也就是從B口出來，通過S口排除，一般RS都是連接消音器。
同理，右邊的位置就是進氣口P進氣到B口，A口排氣至R口排除。
看看百度的動態圖片可以更形象。（這是三位的，請注意 ，原理都一樣）

聲明一下，這個是亞德客的氣動電磁閥。

樓主液壓基礎要學好啊~

這是兩位五通閥  LZ你去看一下液壓基礎吧

8 I1 X( k" T+ J& h
那個不是T，是這個油路在這個位置不通的意思，實線箭頭代表油路的流通方向。
