德國圖紙中的符號，看不懂求指導？

查看數: 8672 | 評論數: 9 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2015-11-5 14:50

正文摘要:

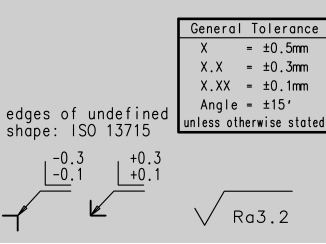

紅色標注的區域是什么意思，不懂求大神們指導？

回復

張天來 發表于 2016-4-13 06:03:51
就是到圓
雪中霜 發表于 2015-11-6 15:41:51
我是看不懂了，幫不上什么忙了。
挨拍的5 發表于 2015-11-6 15:25:10
挨拍的5 發表于 2015-11-5 15:42
* a2 f. E* {/ E' H6 C% ^7 UISO13715 這么大的字，去查標準啊, Z, p4 z# U  L  b6 t2 K; \, P
基本就是外角倒鈍的要求
& S+ _. `' J! G% i' S% {
自己用有道翻譯查吧，這個要靠自己的，不能以后接觸到任何新的標準你都問人啊，對吧5 p  Z& C( U" }. P
其實很多人已經回答了這個問題，看你公司的質量要求，國內很多代加工企業無視這個要求的，就看個銳邊后的手感，客戶也不會拿儀器來測量這個數值
俠客黑客 發表于 2015-11-5 16:02:58
這個邊角要求是基礎中的基礎。

點評

基礎中的基礎？  發表于 2015-11-6 07:49
挨拍的5 發表于 2015-11-5 15:42:58
ISO13715 這么大的字，去查標準啊
  n4 C% I3 H9 X" j5 B# t基本就是外角倒鈍的要求

點評

領導，我查了，但是英文看不懂啊？要不你給解釋解釋？  發表于 2015-11-6 07:48
jxsjgcsjy 發表于 2015-11-5 15:13:36
未注邊的形狀按ISO 13715    凸邊向內倒鈍0.1~0.3mm   凹邊向外倒鈍0.1~0.3mm   大概是這個意思，如有不對，請大神指教

點評

謝謝，大神，還有就是我下邊標注的是什么意思  發表于 2015-11-5 15:20
huiyu788 發表于 2015-11-5 15:08:17
是不是倒圓角半徑？

點評

不是  發表于 2015-11-5 15:19
