發布時間: 2015-11-5 11:33

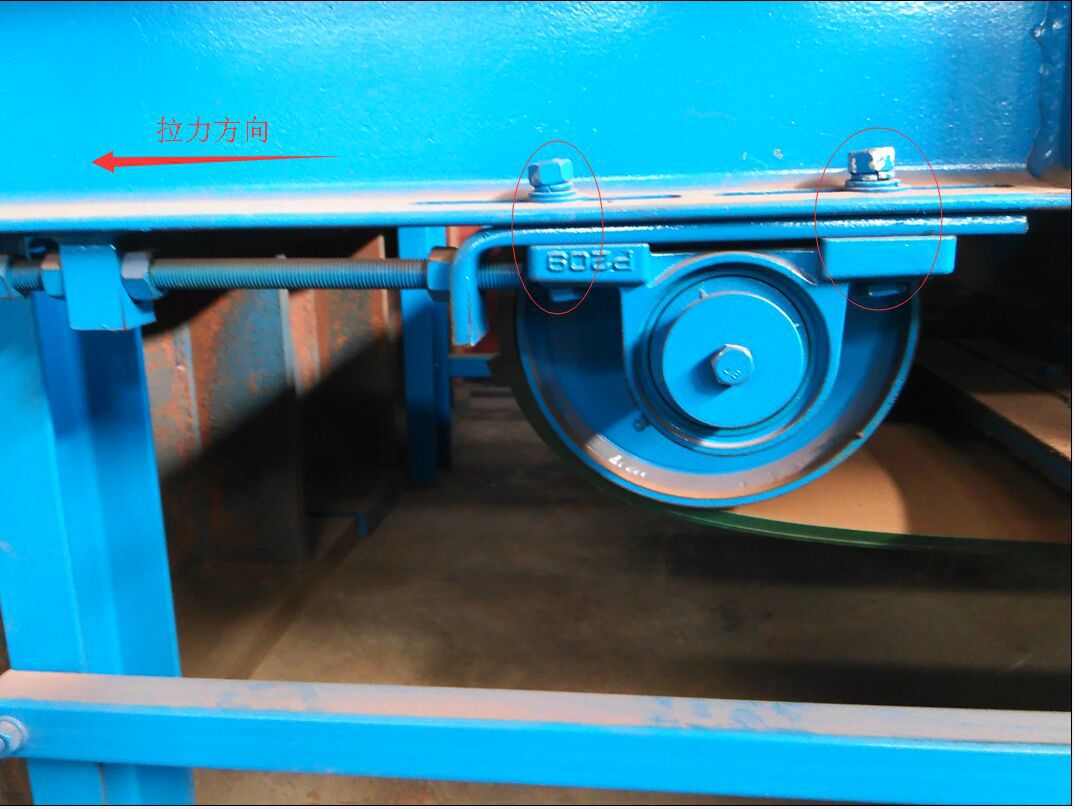

正文摘要:在工作學習中我門經常遇到這樣的問題，帶輪帶動皮帶，皮帶有個向右的拉力， 上面兩個螺絲腰孔固定。 螺絲載拉力作用下總是向右傾斜。 圖上的結構也不能很好的解決問題。大家來談談自己的想法 ... |
| 螺栓墊加厚墊片，在傾斜就是鈑金變形了 |
| 加大摩擦力的話是不是可以在上面加一個只開2個孔的板 |
| 加大摩擦力的話是不是可以在上面加一個只開2個孔的板 |
|
設計錯誤。 兩個拉力作用點不重合，拉力方向有夾角。* n; z3 Q* ^' d+ e W) b 螺釘彎曲是兩個拉力形成的彎矩造成的。 |
樓主的結構采用的漲緊裝置受力在螺栓上，而皮帶對滾筒的作用力最終反應在軸承座上，兩個不是一個整體，再用螺栓來固定這個軸承座，能有不歪的道理？顯然，此設計是不合理的，小作坊產品 |
| 你這個是導軌結構了，簡單的說，螺栓外要加套（滾動），軸向要給與定位，保證有間隙。你詳細圖紙出來，大家就都能幫你了。 |
| 在這里用彈簧墊有必要嗎？去掉試試吧 |
| 拉板與軸承座要先固定成一個整體，這個問題自然就消除了。 |
|
本帖最后由 子云繩業 于 2015-11-5 13:19 編輯 " w8 U; e6 L" \8 C& G7 K 馬蹄螺絲, j9 |# T6 |* G# R+ c; |9 K* d; _ 用過沒？7 r* f( Z/ G3 x1 o; B ! R$ k2 A2 B7 W# t3 C+ K 螺母裝下面 |
