關于電機軸徑向力計算問題

查看數: 19854 | 評論數: 8 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

zxj0201

發布時間: 2015-10-22 16:18

正文摘要:

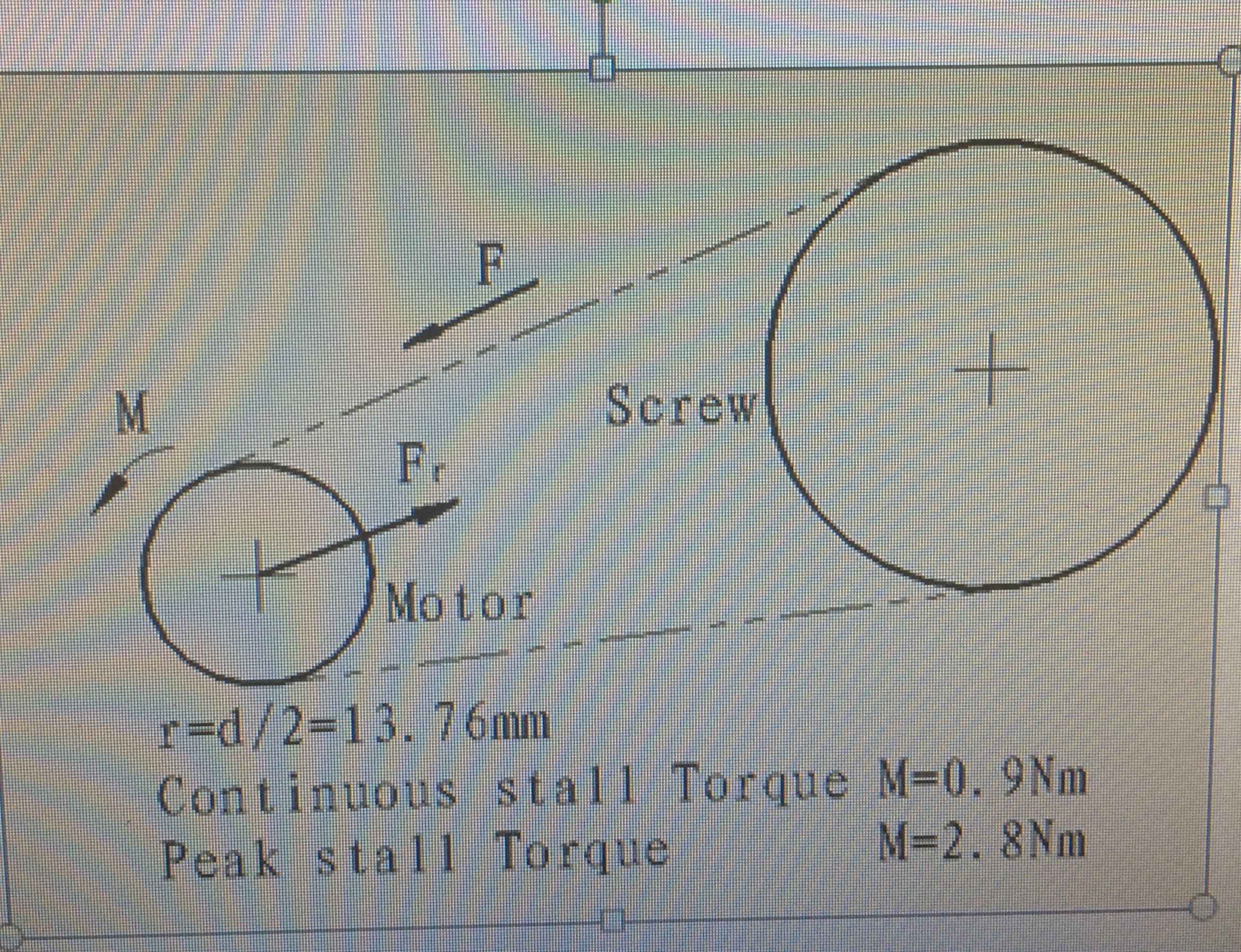

小輪是同步帶輪主動輪，伺服電機直驅，大輪是被動輪。想問問下同步帶輪在轉動的時候，同步帶是否對電機有徑向力，如果有怎么計算。是不是用扭矩/小輪半徑 ...

回復

986675481 發表于 2015-10-22 17:09:53

1、需要考慮這個嗎？如果你是要校核電機軸的強度，也應該是電機的輸出轉矩/軸的抗扭截面模量。
2、再說了，你根據小帶輪的轉速選出電機后，需要校核的應該是電機的輸出轉矩是否滿足你的結構需要的轉矩（多數為摩擦力產生的轉矩）。只要輸出轉矩滿足要求，電機軸的強度可定滿足要求，不需要校核。

評分

參與人數 1	威望 +10	收起理由
老鷹	+ 10

查看全部評分

好久不見lcl 發表于 2019-4-12 16:28:12

very0717 發表于 2018-1-18 13:52
壓軸力真不用管它嗎？我每次都是要翻一下電機的型錄查一下的。如果大了的話，我就外加軸承座，電機通過聯 ...

大蝦型錄是哪家的可以分享分嗎？

very0717 發表于 2018-1-18 13:52:14

咬不動豆腐發表于 2015-10-22 17:25
徑向力？徑向力的方向是放射性的。你說的是不是壓軸力啊。扭矩除以半徑那是周向力，不是壓軸力。壓軸力這里 ...

壓軸力真不用管它嗎？我每次都是要翻一下電機的型錄查一下的。如果大了的話，我就外加軸承座，電機通過聯軸器連接，特麻煩。

zxj0201 發表于 2015-10-22 19:49:53

謝謝大家了，今天有一個同事跟我說扭矩/半徑就是徑向力，我覺得不對所以和大家討論下。我覺得壓軸力比較正確。

xudingjia820 發表于 2015-10-22 18:37:23

學習下！

wl7263920 發表于 2015-10-22 17:35:30

個人覺得，徑向的拉力是有的，這樣會對軸產生一個彎矩，以前有些人掛鏈輪，由于空間不足，使得鏈輪離臺階那邊很遠了，直接導致軸段了幾次

咬不動豆腐 發表于 2015-10-22 17:25:35

本帖最后由咬不動豆腐于 2015-10-22 17:51 編輯

徑向力？徑向力的方向是放射性的。你說的是不是壓軸力啊。扭矩除以半徑那是周向力，不是壓軸力。壓軸力這里有資料。
除非你需要校核電機軸承的壽命，否則壓軸力并不是必須去管的。

http://wenku.baidu.com/link?url=gO88GYoDlkZIAwKgtb4QazBewqRZGMiWK00coPvXxazgnuFJRh1vZk47GiWYhUDagjgurh__T-QvMjaXHtPlj3zGXqJJ77tsAu9rHoaIfBa
