長距離導軌的設計安裝問題

查看數: 5452 | 評論數: 13 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-10-20 15:03

遇到一個長距離導軌的項目，在房間內反吊安裝XY兩向導軌，要求如下1. 尺寸要求，X軸總長度19000，Y軸總長度85002. Y軸滑塊接負載，質量50 kg，運動速度100mm/s 3 ...

回復

汴chen 發表于 2016-1-29 11:50:58

樓主，滾輪導軌的使用要求能分享一下嗎

ie1 發表于 2015-10-22 23:00:09

你的運行精度要多高啊，非得用高精度導軌？還有那個架子是用來做什么的，支撐導軌的嗎，如果是，這種方案是可以的

yu351204507 發表于 2015-10-22 15:33:47

falonso 發表于 2015-10-21 10:25
我主要是怕兩個梁的基準面有高度差..
擔心現場安裝的問題

不要擔心，肯定會有的

機械inspiration 發表于 2015-10-21 16:52:57

X軸這么長？還架這么高的導軌真是給自己增加難度！不知現場條件是否允許將導軌鋪設于地面（或貼近地面）導軌高度低了，導軌支撐的剛度和變形自然就好控制了！然后移動整條Y軸！就像工廠里用的龍門吊一樣！

laoli3sh 發表于 2015-10-21 16:30:06

學習學習

falonso 發表于 2015-10-21 10:25:41

yu351204507 發表于 2015-10-21 08:55

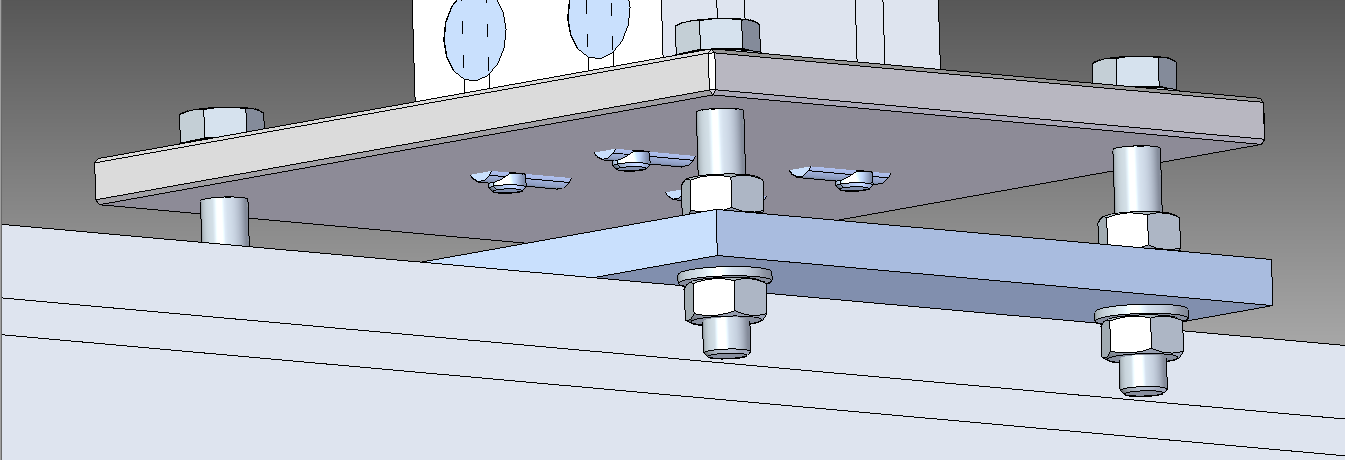

你這個結構，我用過一次類似的，也是調平用的，效果不是太好，我那兩個板要求平行的（就是和你的螺絲貫穿 ...

我主要是怕兩個梁的基準面有高度差..
擔心現場安裝的問題

yu351204507 發表于 2015-10-21 08:55:03

falonso 發表于 2015-10-20 15:50
其實主要是安裝高度調整那里。。還是謝謝了

你這個結構，我用過一次類似的，也是調平用的，效果不是太好，我那兩個板要求平行的（就是和你的螺絲貫穿的那兩塊板差不多），用螺絲不太容易調的出想要的平行效果，不過也勉強能用

threetigher 發表于 2015-10-20 21:16:03

為安全起見，建議還是要有地面支撐柱。

cj805932731 發表于 2015-10-20 15:56:08

我們賣導軌的，QQ805932731
