控制夾緊力

加工的時候先開高壓粗車一遍，留幾絲余量開低壓，關高壓再精車一刀就好了.這個又有生產效率的問題

學習一下！

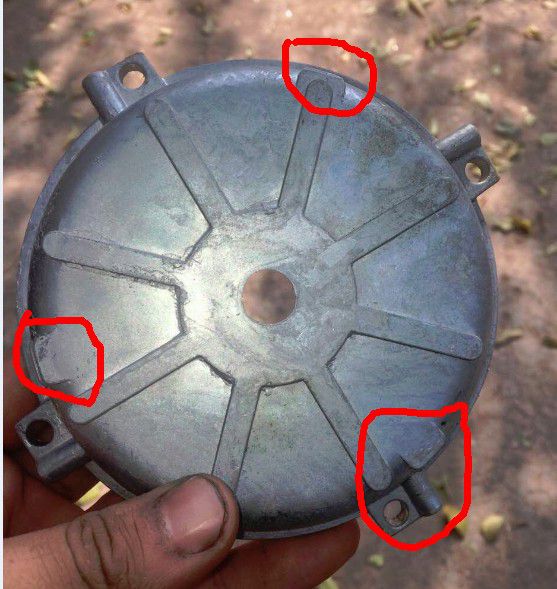

工藝凸臺有問題，夾持紅線的三個地方肯定會變形

這種鋁壓鑄毛坯本身就有的圓，有的不圓，又容易夾變形。我們原來做過類似的產品，機床尾部安裝回轉氣缸，氣路接兩組調壓閥，一組高一點，一組低一點，加工的時候先開高壓粗車一遍，留幾絲余量開低壓，關高壓再精車一刀就好了，原理自己考慮。

不解

樓主這活應該批量挺大的吧，就你說到的客戶那邊的情況，我真不認為是這個產品是端蓋的問題，
50絲的毛坯橢圓是正常的，但是這樣一來，夾整個外圓的方案可以否定了，
最簡單的方法，建議樓主用多次裝夾的方法加工個20件：先夾大端把反面光一刀----用反面加工過的面貼住，加壓板加工軸承孔----反面貼平，用軸承定心并壓緊加工大端。這樣基本不會變形，同心度也可以控制在一到兩絲內。這樣的方法做個20件，也不花多少成本，然后拿去給客戶試裝，先把客戶那邊的原因找到再說

這機床是否帶尾座？加工大外圓的時候頂起來減小加持力應該就不容易變形了，依靠端面來傳遞扭力。

外臺階3絲沒事，裝配密封好不進水就行，

tyzb 發表于 2015-10-16 19:44
這是夾緊裝置，氣缸推動推桿夾緊彈簧夾頭

樓主發這張照片沒什么意義，相信不用發照片，只要一說彈簧夾頭，大伙都知道是什么情況了！
前面說的外圓失圓的情況，有數據了嗎？
