求教一個關于伺服電機可承受力計算的問題

查看數: 5208 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-9-30 14:04

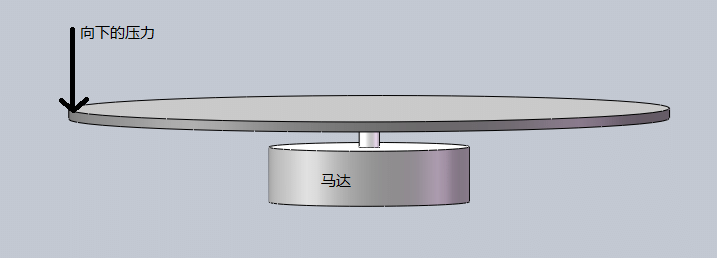

如圖，如果負載的邊緣收到一個向下的壓力，負載圓盤直徑是200MM，電機可承受的軸向壓力是1200N，請問這個向下的壓力不能大于多少，是不是單純的按照杠桿原理計算就好？？ ...

回復

lanyuedao 發表于 2015-9-30 14:23:50

電機有可承受的彎矩范圍

翱翔天際 發表于 2015-9-30 14:24:27

你是給電機軸一個力矩了，查查承受力矩是多少

qiushui1688 發表于 2015-9-30 22:46:13

可以用軟件計算

qiushui1688 發表于 2015-9-30 21:03:23

可以用軟件計算

lwm911 發表于 2015-9-30 17:38:31

DD馬達不是中空的嘛？你哪跟軸是從哪搞出來的

起房的水泥匠 發表于 2015-9-30 14:44:37

沒文化發表于 2015-9-30 14:39
把模型做的在細致一些才能計算，看下電機軸是否有承受彎矩的參數，如果沒有，查下電機圖紙和軸承型號，自己 ...

汗，這是DD馬達，用的是十字交叉滾柱軸承。

那不是也得有個結構尺寸的，你得先弄清楚彎矩的意思發表于 2015-9-30 14:46

沒文化 發表于 2015-9-30 14:39:16

把模型做的在細致一些才能計算，看下電機軸是否有承受彎矩的參數，如果沒有，查下電機圖紙和軸承型號，自己算下就行了。

起房的水泥匠 發表于 2015-9-30 14:38:48

翱翔天際發表于 2015-9-30 14:24
你是給電機軸一個力矩了，查查承受力矩是多少

就是伺服電機的垂直向上的方向可以承受1200牛的力啊，那力臂是100毫米，是不是除以這個力臂就可以了？就可以算出邊緣可承受的最大向下壓力了？
