把刀用好 發表于 2015-9-15 20:39
' z9 [" y, x% x+ i/ s. d# G看手冊啊。

, H9 U- V4 u6 d# X

樓主，現在是什么不好？我做MAPAL好多年了，希望可以幫到你

fhtnztt 發表于 2015-11-12 15:58
$ P; }6 Y, l* O+ m  ~) \5 M. E0 ?這個刀前端按mapal的做法就是直接用照導條來調整跳動。。。mapal這種精鉸刀 倒錐是最難調的基本在0.1~0.2 ...

這只有一種可能。是設計缺陷。刀條測跳動不準確。
$ q$ Z7 ]. t. a( T3 Z0 M" ?# U所有帶徑向跳動調整的都要代完整的檢測圓。
  t2 w& ~: t) }0 Z不然就要是整體的。
凸輪軸孔，曲軸孔那些都有專用對刀儀，刀具前段端也都有檢測圓。
如果沒有，只能說不合理。
$ J" }; f& r9 N- R) t) h  r

我們上次給客戶替換了mapal的方案，采用的是帶導條式精鏜，就是因為客戶抱怨調刀很麻煩。不過還是要看內孔表面要求高不高了哈。

白紙一張 發表于 2015-10-18 22:45

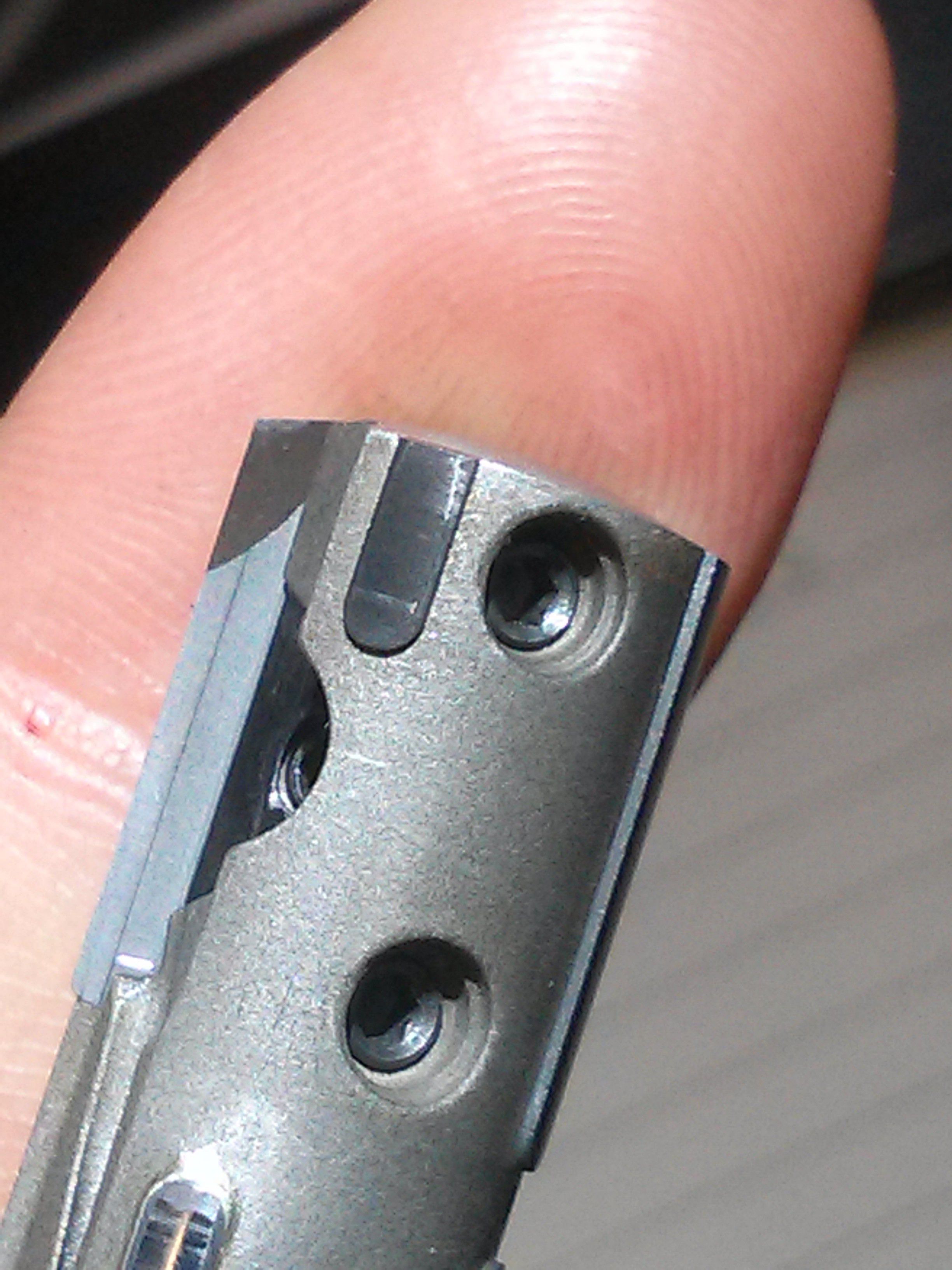

/ Q3 g- `' `% P$ z% q' Z, i0 @大俠，我覺得吧，圖片上的刀最好不要調法蘭部。
即使要調，還是給馬帕自己調吧
因為最前端沒有檢測基準。 ...

這個刀前端按mapal的做法就是直接用照導條來調整跳動。。。mapal這種精鉸刀 倒錐是最難調的基本在0.1~0.2/1000左右甚至跟小。所以沒有好點的對刀儀很難調出來。

8 i9 k% A+ [. r. h
大俠，我覺得吧，圖片上的刀最好不要調法蘭部。
: B; Y: [' u: o- u% C8 K即使要調，還是給馬帕自己調吧
; w& J6 q/ I0 A% d9 o: ]因為最前端沒有檢測基準。法蘭軸方向4顆調整釘很難調
8 z) S5 X6 t  C8 }+ L) G0 B只能靠刀條殘缺檢測。
總體來說法蘭連接部跳動檢測簡單，靠近小徑切刃處檢測難。
沒啥可研究的，感覺工具還得以人為本，前端加個檢測圓就好調多了

調直徑，調刀片比刀條高度差，調倒錐。貌似能調的也就這三方面了。多調調總歸會好的。前提是你必須有一臺精度好的調刀儀器。

怎么 沒人呢。瑪帕調刀入門簡單，調好了不容易呢。里邊的道道太多了。

看手冊啊。
