天涯過客與歸人 發表于 2015-9-9 10:10
其他結構的剛 ...

從理論上說，樓主所用的四點接觸軸承，單個使用時可以承受較大的軸向兩個方向負荷，但承受徑向負荷的能力要差一些。兩個四點接觸軸承并列使用的例子較少見到，因為控制軸承預緊力不如采用角接觸軸承方便。
不知樓主說“其他結構的剛性達不到這個效果”，這“其他結構”有哪些，也不知樓主當初為什么會選用四點接觸軸承。
方便的話，樓主可以說一說嗎？

桃源閑客 發表于 2015-9-8 11:21
不管是O型的還是其他型的，因為你要壓緊軸承，那通過螺栓鎖緊的端面與端面之間就必定有間隙，這間隙最后反 ...

  彭老師所說方法，應該在實際中有應用過，不過在我個人的設計中，會去避免這種結構。本人也是剛接觸密封這一方面，接觸的東西很少，還望彭老師以后多多指導。

作以一個磨具的主軸，另一端應是加彈簧和彈簧座，要有游系存在，磨軸最好有內通孔；
，

蘇州裝配工 發表于 2015-9-8 20:57
2500轉 真不建議用o型圈圈 密封...

恩，這個結構不存在漏油問題，主要是散熱不好。

我覺得結構上沒有問題，個人喜歡鎖緊螺母用隔套頂住放外面，油浸潤滑對散熱有好處，如果發熱量大可以考慮通油潤滑

水水點了名，過來參加討論。
雖然各種機械結構有共性，但每個行業的機械都有那個行業的特點。
沒有接觸過樓主的行業，所以第一個問題是請教樓主。按您的敘述，您是制造石材類切削成型設備的，大理石成型磨削設備應當也有另外的廠商制造，那么，這個主軸結構是您獨家所用嗎？別的商家用的什么結構您知道嗎？

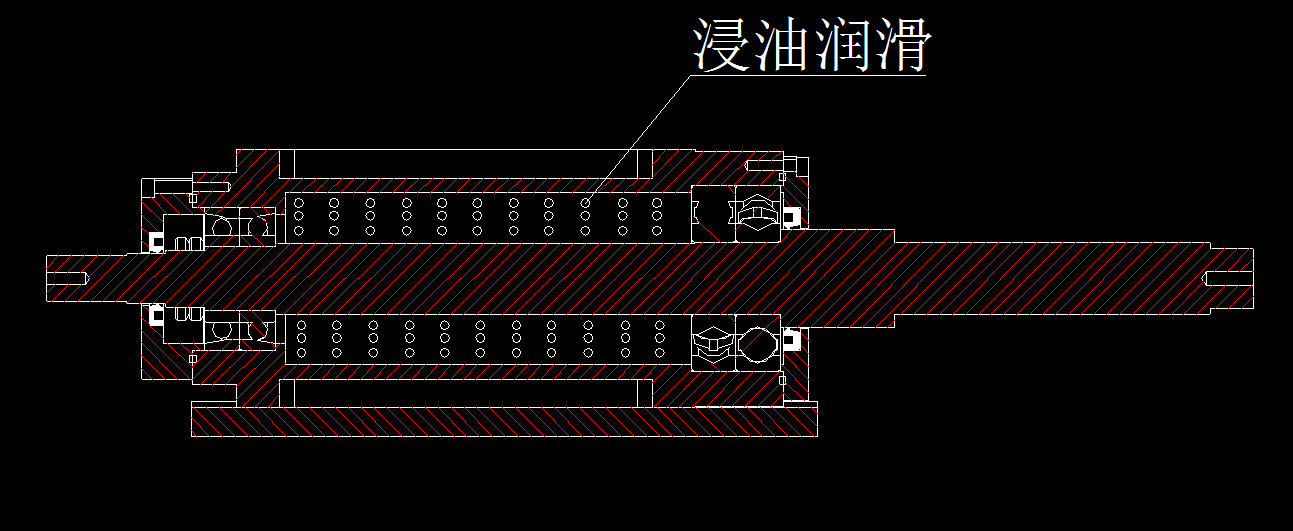

軸畫的有點問題，軸一般不會全剖。另外也沒有砂輪越程槽。后軸承那里應該要有個臺階吧，不然軸承不好裝上去，磨削面也比較大。
