654078469 發表于 2015-9-8 10:16
就這樣改對嗎？

( v" x1 N5 c# W, I 箭頭不要對準尺寸線，箭頭要指向要被測要素（圖中加工面）。平行度數值要去查表。

654078469 發表于 2015-9-7 15:02
如果把平行度改成位置度行嗎？我把條子塞入該18.4槽里，使得條子中心在該座中心

1 e" f" ^3 r' b  `- `# ?8 C一個平行度，一個尺寸公差就夠了。不可能條子中心與座子中心絕對重合。精度能達到就好了。實體平面沒有標位置度的。

hyr003 發表于 2015-9-7 16:08
平行度和垂直度就可以了吧？

  B0 b# Q5 D$ O# S) V1 P( N, C不會吧？我是要使條子插入使得條子剛好在中心。所以分中加工9該尺寸很重要
- y: E) a+ }: m+ ~

海燕ZHpf 發表于 2015-9-7 16:16

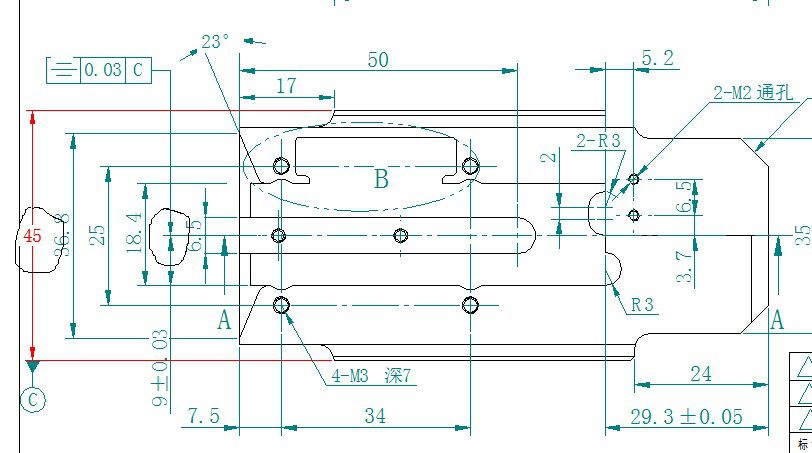

18.4的對稱度如圖

1 M2 e0 |+ s$ H  [/ H1 i0 z# k18.4該尺寸是偏心的，不是居中的，加工時是先以45該尺寸分中下刀加工9然后加工18.4該尺寸，其實我就是怕分中不準，所以要標對稱度。
( X/ @6 I' M$ t6 `# y+ y/ R1 w, L* P

18.4的對稱度如圖

平行度和垂直度就可以了吧？

桃源閑客 發表于 2015-9-7 14:35
: z0 [" b  s$ @0 N1 a& _7 M1、尺寸為9±0.03mm的面，只有一個面，怎么會有對稱度。
' x+ {: Q0 P: w6 R2、應該考慮用平行度替代。

平行度可以45該尺寸為基準嗎？
