倍速鏈線體的電機計算，請教

查看數: 8554 | 評論數: 7 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-8-27 17:04

倍速鏈的線體工裝板的速度一般為小滾子速度的2.5或是3倍，，，可是這個驅動電機的扭矩該怎么算呢？齒輪齒條會算，可是倍速鏈怎么算呢？按照以下工況我該怎么選？兩條線體16個工位、一個工位的重量分別為60kg和100kg ...

回復

ldx2030 發表于 2016-8-2 10:39:19

祥云飛魚發表于 2015-8-27 18:58
http://cn.misumi-ec.com/pdf/fa/2010/p2669.pdf
可以直接弄個EXCEL表我有不方便傳。

前輩能把你那倍速鏈線體電機計算表格發我一下嗎？謝謝了我郵箱 305465519@qq.com

志不窮 發表于 2016-6-24 22:53:44

學習了謝謝

蝸牛13 發表于 2015-8-28 16:57:59

祥云飛魚發表于 2015-8-27 18:58
http://cn.misumi-ec.com/pdf/fa/2010/p2669.pdf
可以直接弄個EXCEL表我有不方便傳。

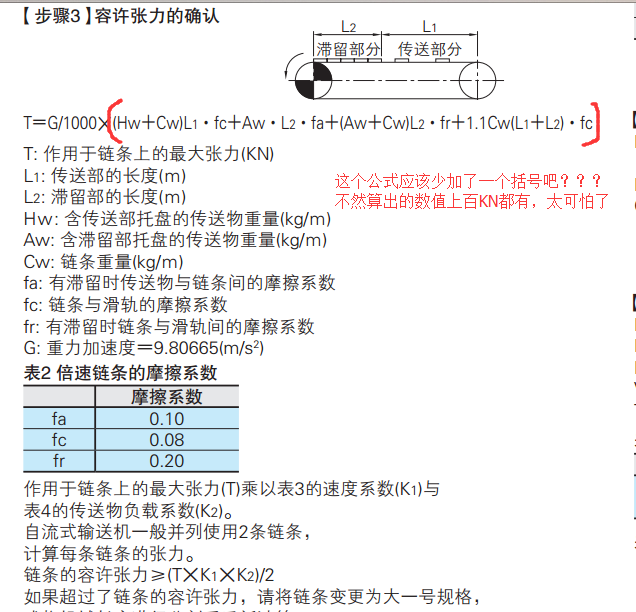

前輩如果我控制所有工位都同一時間停止，那暫停的時候公式里面的傳送部質量HW就應該為o了吧，可是當我所有工位一起運動的時候滯留部的質量AW應該為0了吧，那這個張力的計算公式應該按照全停和全部運動算，得到兩個拉力值，然后取最大的，，再按照這個拉力和主動輪的直徑算轉矩嗎

蝸牛13 發表于 2015-8-28 16:47:15

祥云飛魚發表于 2015-8-27 18:58
http://cn.misumi-ec.com/pdf/fa/2010/p2669.pdf
可以直接弄個EXCEL表我有不方便傳。

哦，張力就是提供給倍速鏈的拉力吧？我明白了

蝸牛13 發表于 2015-8-28 16:08:05

祥云飛魚發表于 2015-8-27 18:58
http://cn.misumi-ec.com/pdf/fa/2010/p2669.pdf
可以直接弄個EXCEL表我有不方便傳。

前輩，我現在是不清楚倍速鏈流水線折算到電機端所提供的轉矩該有多大？因為倍速鏈的緣故我不太清楚轉矩該怎么換算？

樣本給出拉力計算公式啊轉矩不會我是很難幫你了發表于 2015-8-28 16:16

祥云飛魚 發表于 2015-8-27 18:58:10

http://cn.misumi-ec.com/pdf/fa/2010/p2669.pdf
可以直接弄個EXCEL表我有不方便傳。
