電機轉子中銅圈相對與軸芯的垂直度或者跳動度如何測量？請教

查看數: 3725 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-8-19 21:24

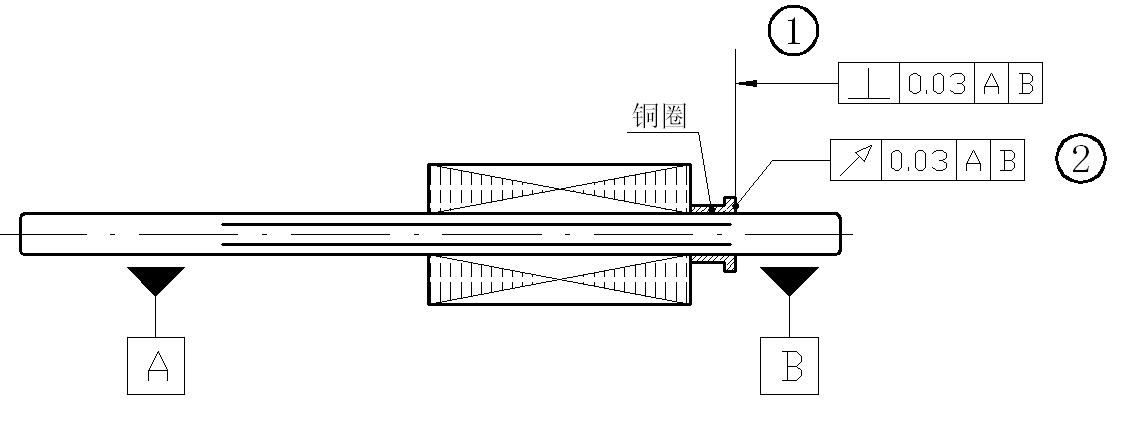

電機轉子中銅圈相對與軸芯的垂直度或者跳動度如何測量。請教高手，下圖中的銅圈相對與軸心的垂直度和跳動度如何測量。最近，客戶要求我們提供這款轉子銅圈相對與軸芯的垂直度數據，但是，我司的現有條件無法測量。 ...

回復

劍南春17385 發表于 2015-8-26 21:23:46

不懂幫頂！

大荔人 發表于 2015-8-25 16:04:34

垂直度跟全調動差不離，考慮到實際測量和應用端面圓跳動更合適。

gfm1987 發表于 2015-8-23 18:26:49

ygcygx 發表于 2015-8-21 15:31
垂直度和端面全跳動數值相等；跳動一般大于垂直度。
一般不要求此端面的幾何公差，客戶是否是要求銅頭圓柱 ...

客戶對于銅圈圓柱無跳動要求呀。

ygcygx 發表于 2015-8-21 15:31:24

垂直度和端面全跳動數值相等；跳動一般大于垂直度。
一般不要求此端面的幾何公差，客戶是否是要求銅頭圓柱表面跳動？

客戶對于銅圈圓柱無跳動要求呀。詳情回復發表于 2015-8-23 18:26

oh小二 發表于 2015-8-20 16:51:57

垂直度誤差和端面的全跳動誤差數值相等；跳動誤差一般小于垂直度誤差。

fire2009 發表于 2015-8-20 16:18:34

本帖最后由 fire2009 于 2015-8-20 16:20 編輯

用跳動來保證垂直度肯定是不行的.不過你那客戶的要求也合理,該用投影儀的還得用
