電機底座處螺栓受力問題

查看數: 8236 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

迷糊的蟲

發布時間: 2015-8-16 14:08

正文摘要:

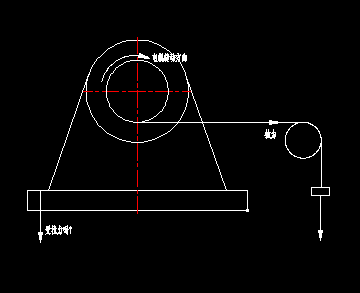

想到一個問題，如圖（不計電機重量），感覺底座左端連接螺絲處應受拉力，因?yàn)閺恼w看，重物的拉力會使電機向右端（如圖面對電機看）傾倒，所以電機底座左端處螺栓（未畫）應受拉力。感覺也有道理，于是迷糊了， ...

回復

迷糊的蟲 發表于 2015-8-16 15:50:45

水水5 發表于 2015-8-16 15:33
我猜網上的那段話不是針對你這個圖的吧~
網上的那段話適用于電機帶減速機，~減速機又帶負載。這個情況，減 ...

大俠猜的對。原問題不是針對這個圖的。原問題是這樣的，三相異步電動機機座受力狀態分析，假如電動機勻速旋轉，電磁力矩與負載力矩相平衡，那這時，機座受什么力？

點評

水水5

機座除受重力等以外，主要受與電磁力矩相等的反力矩。反力矩是由螺栓的固定產生的。發表于 2015-8-16 16:22

迷糊的蟲 發表于 2015-8-16 15:48:43

迷糊的蟲發表于 2015-8-16 14:33
大俠來了，解釋一下哈，先謝了

直觀看，就是只受個拉力，有傾覆趨勢，所以底座左端受到拉力應該是對的。

水水5 發表于 2015-8-16 15:33:39

我猜網上的那段話不是針對你這個圖的吧~
網上的那段話適用于電機帶減速機，~減速機又帶負載。這個情況，減速機的底座對軸有一個限制位移的約束，僅僅允許轉動。
而你這個圖，電機軸沒有位移限制，反而會收到一個水平方向的拉力。地腳螺栓的拉力，是因?yàn)樨?fù)載的這個拉力對底座產生了傾覆力矩，而產生的。
總之，雖然電機的轉向一樣，負載情況不同，機殼收到的反作用力矩也不同，具體情況具體對待。萬變不離其中。

迷糊的蟲 發表于 2015-8-16 14:33:55
