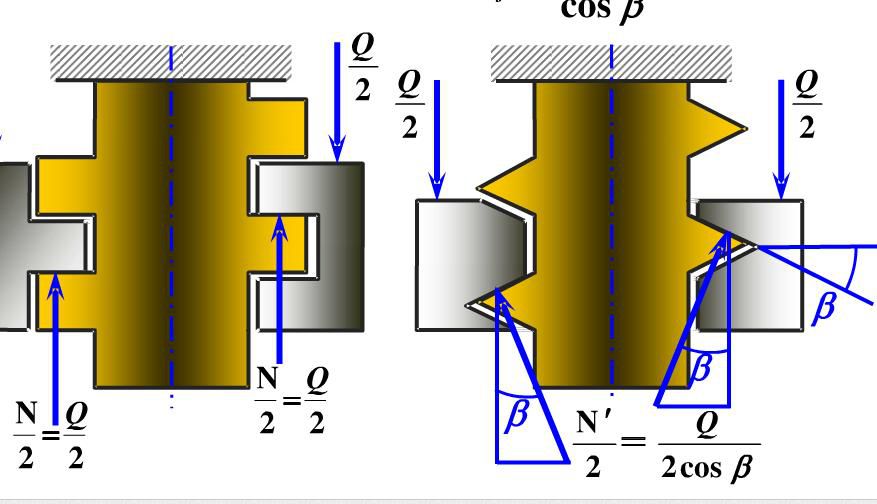

螺旋傳動中正壓力的計算，如圖，請教

查看數: 2777 | 評論數: 5 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-8-8 14:31

這兩天看力學的書，看到螺旋傳動中正壓力的計算，N=Q*COSB,怎么是除呢，求大師指點，謝謝

回復

克己復禮 發表于 2023-10-30 09:34:10

hua65538 發表于 2015-8-8 15:16
在這里螺母豎直方向的重力q只能靠壓力n去抵消，所以N比Q大，這里不能分解Q,因?yàn)槿绻纸釷,還必須有一個摩 ...

應該有個沿斜面向上的靜摩擦力吧，要不然就Q和N兩個力怎么能平衡？

SKYENLIU 發表于 2015-8-8 16:35:46

hua65538 發表于 2015-8-8 15:16
在這里螺母豎直方向的重力q只能靠壓力n去抵消，所以N比Q大，這里不能分解Q,因?yàn)槿绻纸釷,還必須有一個摩 ...

知道了，謝謝

hua65538 發表于 2015-8-8 15:16:42

SKYENLIU 發表于 2015-8-8 15:03
就是有點不明白，Q不是要分解成沿斜面的垂直分力么，也就是N小于Q才對

在這里螺母豎直方向的重力q只能靠壓力n去抵消，所以N比Q大，這里不能分解Q,因?yàn)槿绻纸釷,還必須有一個摩擦力來平衡掉Q,而這里沒有沿斜面向上的摩擦力，只有圓周摩擦力，由螺母外圈其他的力抵消轉矩。

SKYENLIU 發表于 2015-8-8 15:03:03

hua65538 發表于 2015-8-8 14:58
本來就是除啊，你寫的公式錯了，應該是Q=N*COSβ

就是有點不明白，Q不是要分解成沿斜面的垂直分力么，也就是N小于Q才對

hua65538 發表于 2015-8-8 14:58:22

本來就是除啊，你寫的公式錯了，應該是Q=N*COSβ
