發布時間: 2015-8-6 17:06

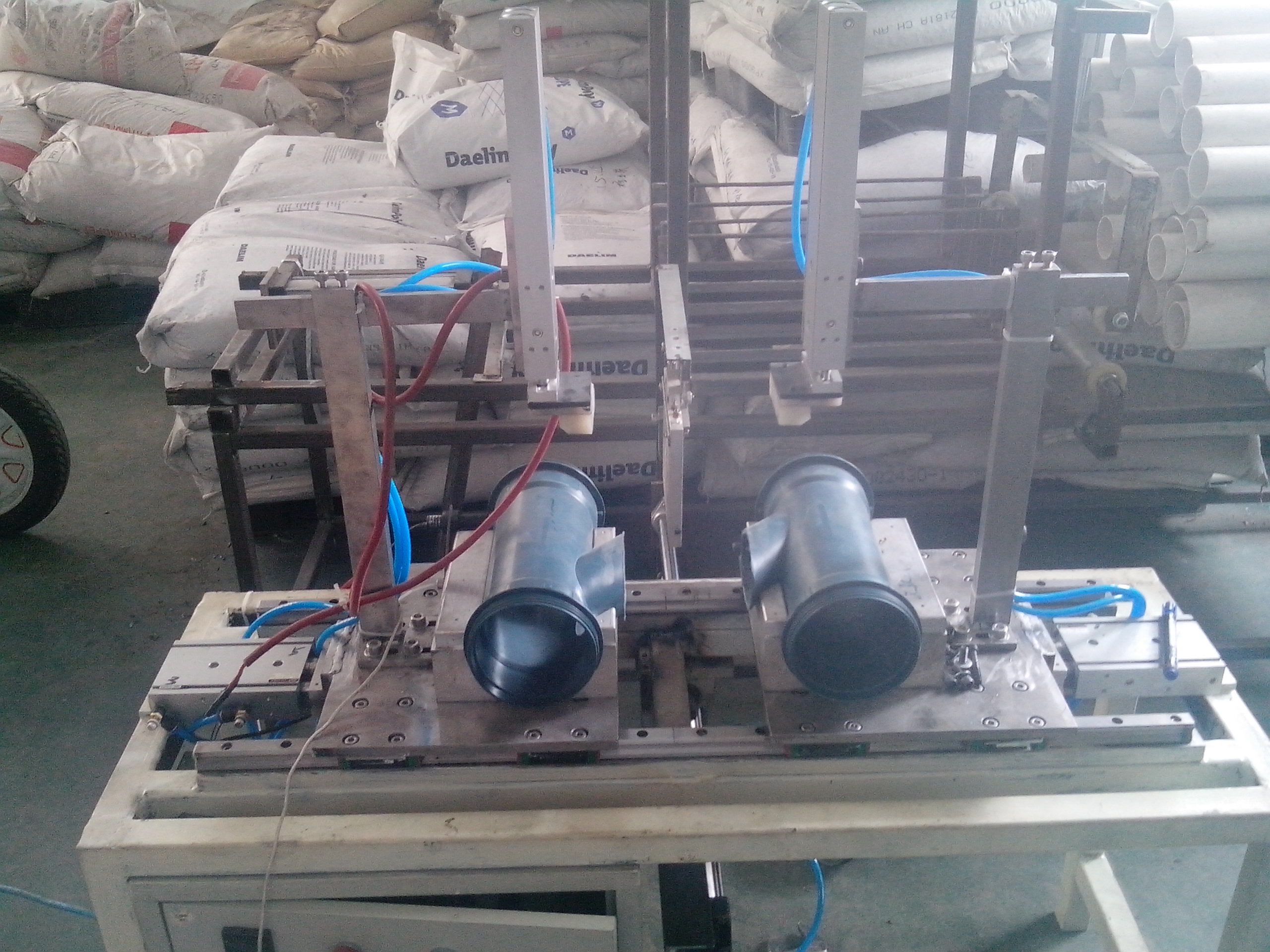

正文摘要:本來想用兩個氣缸控制兩個滑臺同時前進或者后退,但是兩個氣缸一致性不好,有沒有什么機構可以用一個氣缸完成這個動作的?要求是一致性高 ... |
感謝分享 |
我給你上張齒輪齒條類似的圖吧,都在說沒人放。可以參考下 |
連桿! |
連桿應該是最簡單的了,但是用連桿要控制一下兩個推桿初始的角度最好要大于135度吧,不知道你這空間上有沒有問題,另外想用齒輪齒條的話原理可以參考SMC的MHF2薄型氣爪的結構。 |
學習 |
用連桿就能搞定了。氣缸座固定好,氣缸頭連接連桿,連桿連接滑臺。 |
用連桿就能搞定了。氣缸座固定好,氣缸頭連接連桿,連桿連接滑臺。 |
中間加個連桿就可以了 |
