方孔自動定位

查看數: 2961 | 評論數: 8 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2015-7-31 11:04

正文摘要:

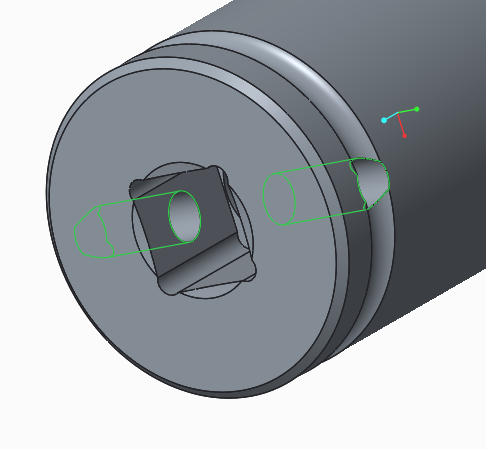

圓柱面上鉆通孔，要求邊孔與內方孔垂直。在裝夾的時候要用方孔定位，目前是人工上料，效率太低想實現自動化上料。但是自動化方孔不好定位。壇友們有沒有好的方法使能自動化方孔定位。 ...

回復

朱依夫 發表于 2015-8-22 13:24:07
小胖1011034101 發表于 2015-7-31 15:15 0 x) X( o" P( o% a
摩擦輪摩擦會不會影響圓度
. M( M" p/ S  ~5 b+ p6 h
應該不會影響到圓度，摩擦是受阻力的影響，這個和加工件的表面粗糙度有關系。4 G4 H7 U) j7 V3 Q  A) @
小胖1011034101 發表于 2015-7-31 15:15:30
BB7290 發表于 2015-7-31 14:48
1 z8 A: Y# K& V& g氣缸檢測到位后，停止摩擦定位，開始加工。一點想法。90度之內就可定位，氣缸的壓力在保證加工的前提下，盡 ...
" M! M" I/ ~/ i& ?
摩擦輪摩擦會不會影響圓度

點評

你可以考慮，我只是說了我的一點想法。看你的配合力了。  發表于 2015-7-31 15:31
BB7290 發表于 2015-7-31 14:48:51
本帖最后由 BB7290 于 2015-7-31 14:50 編輯
, h8 }9 R- y1 P% t' f4 X: O2 {8 k; |% g4 _# f2 }
氣缸檢測到位后，停止摩擦定位，開始加工。一點想法。90度之內就可定位，氣缸的壓力在保證加工的前提下，盡可能小。


小胖1011034101 發表于 2015-7-31 14:03:04
Lixinwu 發表于 2015-7-31 13:57 , u- x4 H5 S' X, E$ f+ _
你將端面的倒角做大一點,且是60°的,就可導入了.

% W# g; `) Y. q: J. Y7 j) |倒角不能過大，會影響方孔深度的
Lixinwu 發表于 2015-7-31 13:57:52
你將端面的倒角做大一點,且是60°的,就可導入了.
逛逛論壇 發表于 2015-7-31 13:34:14
類似system 3R 定位改動一下，應用在此處不行？它就是“方”的。給你點思路。
dong_huike01 發表于 2015-7-31 12:54:31
用一個小的自定心兩爪撐方孔對角試試；
小胖1011034101 發表于 2015-7-31 11:49:21
怎么沒人回復？都說說看有好的方法嗎？我是菜鳥來學習的。
