雙電機升降臺

查看數: 7371 | 評論數: 22 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2015-7-17 20:42

正文摘要:

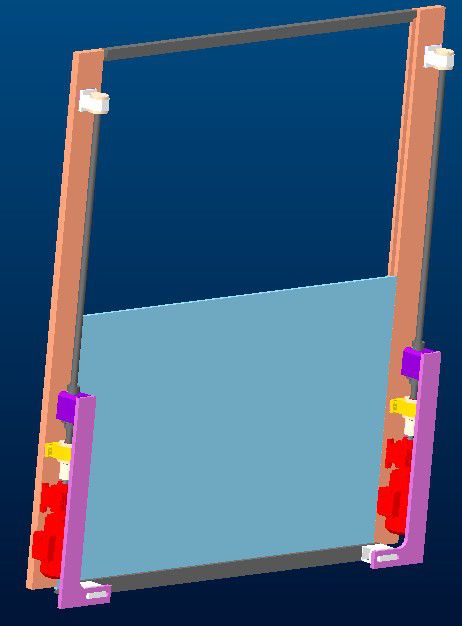

一個上下開門結構，方案中采用兩個變頻電機+減速機+絲杠驅動門的上下開 閉，沒有定位精度要求，只要求能運動平穩 結構原理圖請見附圖。 有哪位大俠做過類似的方案？請問這個方案可行否 ...

回復

只剩一分鐘 發表于 2018-3-3 10:16:10
這種安裝空間不行，中間絲杠會與大門底部勾板干涉
面壁深功 發表于 2018-1-16 15:30:29
首先，請我們一起來感謝社區提供這個平臺請我們成為好友。
值此年終之際，本人專門整理了一系列資料與你分享。
分享方法是：你在下面這些資料中任選一款后，把它發我郵箱LWMXX@163.COM，我把它回發你郵箱。
最后，提前祝新快樂。！
珍貴機械動畫    一份
機械設計軟件    一份
自動化設備3D數模   一份
機器人3D數模   一份
925269815 發表于 2015-7-20 23:37:43
一個電機比較好點
東方不敗zc 發表于 2015-7-20 14:00:55
2個電機不可取，同步問題解決不了
Adobλ 發表于 2015-7-19 09:09:04
大楊 發表于 2015-7-18 10:46
我們現在就有人擔心這個問題
沒做過這樣的結構

用一個雙頭輸出螺桿減速電機，兩側用傘齒減速機帶螺桿
大楊 發表于 2015-7-18 23:28:22
f坐山雕 發表于 2015-7-18 14:48
把電機裝門上，用一根軸連接兩個齒輪，門框上裝兩個齒條，門如果太重的話可以加配重

可以考慮，多謝
但沒有人做過兩個變頻電機同時驅動一個升降臺么？
f坐山雕 發表于 2015-7-18 14:48:55
把電機裝門上，用一根軸連接兩個齒輪，門框上裝兩個齒條，門如果太重的話可以加配重



點評

還是鏈條或皮帶好做一些，對裝配要求不高。  發表于 2015-7-18 16:56
大楊 發表于 2015-7-18 14:31:22
pengzhiping 發表于 2015-7-18 10:54
你看張圖 右下角的 也是自動門的！


大俠的建議很有參考價值，感謝
不過電機放在上面不便于維修啊
大楊 發表于 2015-7-18 14:26:16
WUHANLIST 發表于 2015-7-18 11:32
圖只是畫了個草圖。看看升降叉車，河道閘門，機床升降活動門,電鍍線的提升機械臂。同步舉升機構，同步帶傳 ...

明白了，多謝

點評

其中這個配重一方面可以平衡門的重量，減少電機負載，更重要的一個作用是保證鏈條與鏈輪的嚙合。所以配重塊可輕可重。  發表于 2015-7-18 17:05
我一向的設計原則，簡單，實用。好加工，好裝配，好維修。  發表于 2015-7-18 17:02
這個夠簡單吧，對門向機構，傳動機械的加工精度要求很低，裝配也方便。各傳動機構還可以隱藏起來，美觀。  發表于 2015-7-18 17:01
