電機減速機選型與計算

查看數: 9103 | 評論數: 15 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

小戈無敵

發布時間: 2015-7-9 18:13

正文摘要:

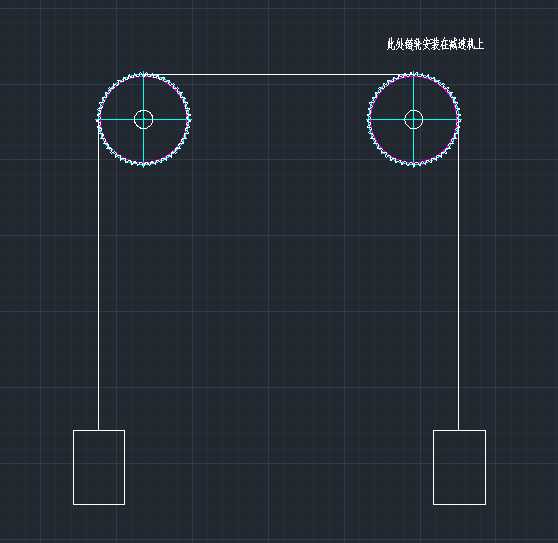

最近在設計一臺升降機，減速機帶動鏈輪轉動實現升降，鏈輪兩側鏈條上懸掛兩物體，左邊的物體比右邊的物體重15公斤，升降速度要求40米每分鐘，電機減速機選型怎么選，可以直接在SEW中選擇，各位大神幫忙參考下，我已 ...

回復

LYY635432086 發表于 2017-3-23 15:56:12

易水無寒發表于 2015-7-15 17:17
30kgX9.8n/kg=300n
分度圓直徑是293點多點，半徑150mm=0.15m
扭矩=300nX0.15=45n.m

我想知道帶動的負載大小會不會影響最終的轉速？謝謝

勁柳MARTIN 發表于 2015-8-26 09:38:30

樓上計算得很詳細啦！

易水無寒 發表于 2015-7-15 17:17:44

30kgX9.8n/kg=300n
分度圓直徑是293點多點，半徑150mm=0.15m
扭矩=300nX0.15=45n.m

鏈輪旋轉1圈，鏈條升降的距離為3.14X0.293mm=0.92m。升降速度要求40米每分鐘，那么要求轉速為40（米/分鐘）/0.92米=43.5轉/分鐘
選四級電機吧？其他貴了。減速比為1450（轉/分鐘）/43.5（轉/分鐘）=33

電機所需最小扭矩為45n.m/33X1.5(安全系數）=2.1n.m
可以根據這個選擇電機了，可以用電機功率參考哈300nX40m/min=200W
電機輸出扭力和輸出功率兩者擇其大。

旅途者 發表于 2015-7-9 21:39:50

781995655 大俠已經給你算的很詳細了，你還得考慮一下慣量

小戈無敵 發表于 2015-7-9 20:43:37

小戈無敵發表于 2015-7-9 20:33
這兩個物體兩側有電梯導軌滾動導靴導向，兩側物體是加工焊接而成，重量計算好相差30公斤，我現在選的S57的 ...

你說的有道理。。。。

小戈無敵 發表于 2015-7-9 20:33:00

781995655 發表于 2015-7-9 20:09
30kgX9.8n/kg=300n
分度圓直徑是293點多點，半徑150mm=0.15m
扭矩=300nX0.15=45n.m

這兩個物體兩側有電梯導軌滾動導靴導向，兩側物體是加工焊接而成，重量計算好相差30公斤，我現在選的S57的SEW蝸輪蝸桿減速機，配1.1KW的電機，是否有點大呢，

點評

781995655

大點好，到時拉不動，全都怪你了。他們根本不會去看你是怎么計算的。發表于 2015-7-9 20:37

781995655 發表于 2015-7-9 20:09:58

30kgX9.8n/kg=300n
分度圓直徑是293點多點，半徑150mm=0.15m
扭矩=300nX0.15=45n.m

鏈輪旋轉1圈，鏈條升降的距離為3.14X0.293mm=0.92m。升降速度要求40米每分鐘，那么要求轉速為40（米/分鐘）/0.92米=43.5轉/分鐘
選四級電機吧？其他貴了。減速比為1450（轉/分鐘）/43.5（轉/分鐘）=33

電機所需最小扭矩為45n.m/33X1.5(安全系數）=2.1n.m
可以根據這個選擇電機了，可以用電機功率參考哈300nX40m/min=200W
電機輸出扭力和輸出功率兩者擇其大。

不過所有的計算，都要考慮慣性。你那兩個物體到底多重？不得不考慮的！重的一端下降時是靠什么制動的？？？？？
