步進電機和聯軸器連接用什么鍵

查看數: 6180 | 評論數: 16 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-7-8 14:57

本帖最后由 qftggfgpb 于 2015-7-8 15:20 編輯步進電機的軸上是銑扁的平臺，但是不知道詳細尺寸，畫圖的時候不知道畫多少合適，那我該選什么鍵呢？畫圖的時候輸出軸該怎么畫呢？選擇的是雷塞的57HS22或者573S15 ...

回復

zthorn 發表于 2015-7-8 21:28:28

這么小的扭矩，這么小的軸，都是螺絲頂緊的

sgtan 發表于 2015-7-8 18:46:06

不用鍵，這樣的聯軸器一般有頂絲固定。

鑫森淼炎垚 發表于 2015-7-8 17:12:35

不用建。

獨自莫憑欄 發表于 2015-7-8 16:43:37

緊定螺釘即可

105798572 發表于 2015-7-8 16:27:35

lanyuedao 發表于 2015-7-8 15:09
用止付螺絲頂的

你好，能給介紹下支付螺絲嗎？還沒遇到過這種方式的

就是緊定螺釘發表于 2015-7-8 16:28

hmhnh 發表于 2015-7-8 16:17:29

再不放心就有鎖緊套

hmhnh 發表于 2015-7-8 16:17:00

頂絲搞定

qftggfgpb 發表于 2015-7-8 16:13:25

寂靜天花板發表于 2015-7-8 16:00

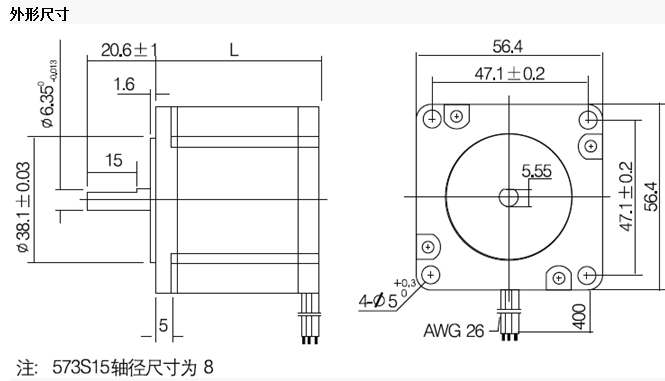

怎么不知道尺寸，圖中給的尺寸夠詳細的，直徑6.35，平面距下邊圓弧5.55，平面長度15，電機軸長20.6-1.6=19

我選的是8mm直徑的型號呀

wpc 發表于 2015-7-8 16:08:22

你選的電機很小輸出扭矩不會很大，不排除用頂絲固定的可能。
你還是問問電機供應商吧。
