怎么畫下圖中的電路圖最簡單合理？

查看數: 10911 | 評論數: 38 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-6-25 22:48

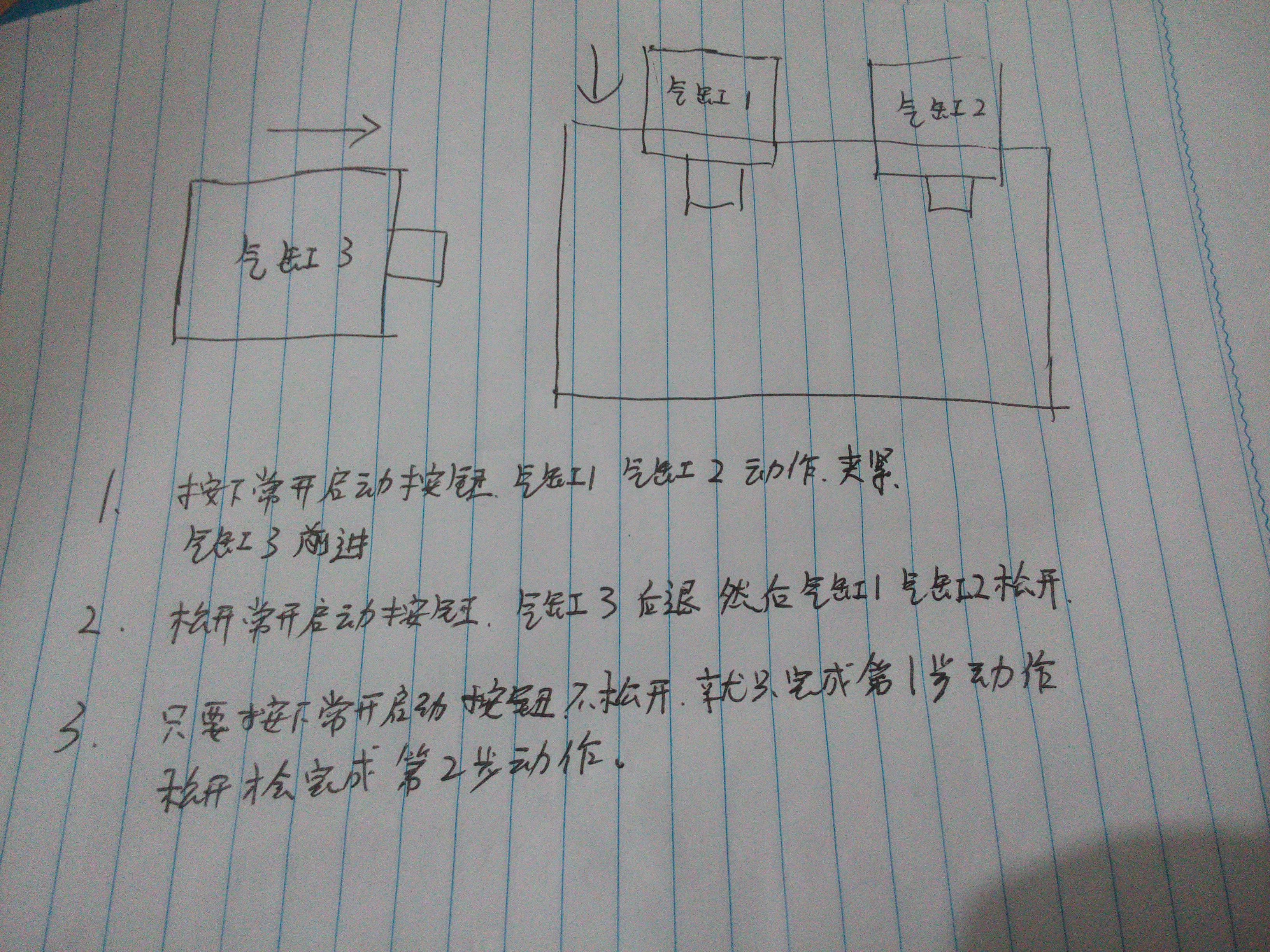

本帖最后由悅耳于 2015-6-25 22:54 編輯 + Z5 P9 r0 t* l6 Y- y/ k: Q# ~( n g G 一個鉗工手畫的圖需要的控制動作居然難到一電工，本人也是初學，請教各位高手，怎么畫下圖中的電路圖最簡 ...

回復

遠飛zb 發表于 2015-12-26 16:32:23

簡單過頭了把。手動閥都可實現。

liyiquan 發表于 2015-12-6 09:32:51

支持樓主

機械小助手 發表于 2015-9-28 10:59:24

氣缸1,2，3可以用一個電磁閥來控制，在氣缸3上用節流閥或者減壓閥來控制速度，按鈕主要是控制電磁閥得電和失電

wanglinzhi664 發表于 2015-9-24 22:52:54

學習學習

凱哥lss 發表于 2015-7-25 14:19:45

厲害厲害

火炮 發表于 2015-7-25 14:14:09

1.2氣缸加行程閥，最好是最后落下的杠加行程閥控制3氣缸，反之既然。

xiaociyi 發表于 2015-7-2 19:52:14

要用行程開關，作信號
不知可以不

紅城老米 發表于 2015-6-30 14:11:15

紅城老米發表于 2015-6-26 21:28

我又看了下，應該可以

liuboy 發表于 2015-6-29 23:19:41

其實可以使用磁性開關的，這樣就不需要使用時間繼電器了，手機傳不了圖片，明天用電腦畫個給你看
